SYSCOOL FDTH160M

Свободный напор до 100Па
Дренажный поддон
Фильтр
Типоразмер
70
90
100
120
140
160
200
-

Описание

Двухтрубные высоконапорные канальные фанкойлы SYSCOOL FDTH_M способны создавать свободное статическое давление до 100 Па. Блоки удобно монтировать, встроенный дренажный поддон и фильтр - в комплекте. Обратите внимание, в комплекте нет индивидуального пульта управления. На выбор предоставляется ИК-пульт или проводной пульт (см.опции). Возможно управление через центральный пульт (опция) и подключение по протоколу MODBUS и BAC-net  (опция).

Технические характеристики

Электропитание220/1/50 В/ф/Гц
Холодопроизводительность15,8/14,6/13,5 кВт
Потребляемая мощность при охлаждении800 Вт
Теплопроизводительность23,8/20,9/17,9 кВт
Потребляемая мощность при обогреве800 Вт
Расход воздуха (выс/ср/низ)3060/2750/2450 м3/ч
Уровень звукового давления*60/53/46 дБ(А)
Статическое давление100,00 Па
Гидравлическое сопротивление90 кПа
Расход хладоносителя2,72 м3/ч
Габариты блока без упаковки (ДхВхШ)1290×400×809 мм
Масса блока без упаковки76,0 кг
Габариты блока с упаковкой (ДхВхШ)1368×460×877 мм
Масса блока с упаковкой83,0 кг
Присоединительный диаметр⌀19,1 (3/4") мм(дюйм)
Диаметр дренажного патрубкаOD ⌀32 мм
* измерено в лаборатории завода-изготовителя на расстоянии 1м

Габариты

A
1290 мм
B
809 мм
C
400 мм
D
1118 мм
E
765 мм
F
900 мм
G
249 мм
H
88 мм
I
39 мм
J
55 мм
K
715 мм
L
995 мм
M
320 мм
N
103 мм
O
32 мм
P
30 мм
Габариты

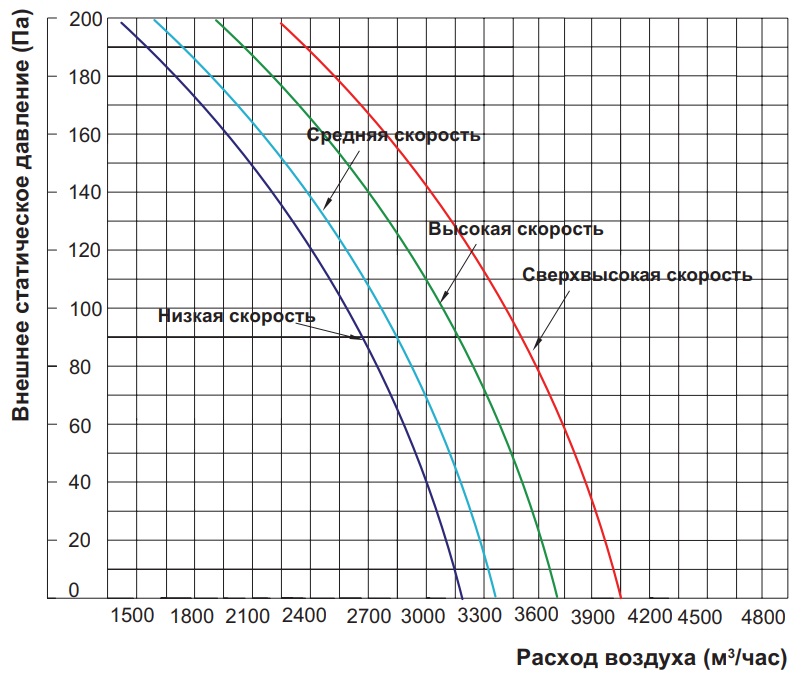

Диаграмма статического давления

Диаграмма

Электросхемы

Диаграмма
Диаграмма

Документация

FDTH140-160-200M.rfa
Руководство по монтажу и эксплуатации фанкойлов FDTH.pdf
Скачать все
Скачать в PDF
