SYSCOOL SYSPLIT DUCT 36 HP R

Статическое давление до 50-80 Па
Встроенная дренажная помпа
Проводной пульт управления
Типоразмер
18
24
36
48
60
-
Внимание: Данный продукт продается комплектом: внутренний+наружный блок

Описание

Один внутренний блок может обслуживать несколько помещений через сеть воздуховодов за счет высокого внешнего статического давления (до 50-80 Па). Встроенная дренажная помпа обеспечивает подъем конденсата до 1200 мм. В комплект поставки входит проводной пульт управления. Опционально возможно подключение центрального контроллера и диспетчеризация по протоколу MODBUS.

Технические характеристики

ХладагентR410А
Электропитание380-420/3/50 В/ф/Гц
Холодопроизводительность10,55 кВт
Потребляемая мощность при охлаждении3500 Вт
Рабочий ток7,20 А
Теплопроизводительность11,70 кВт
Потребляемая мощность при обогреве3430 Вт
Рабочий ток7,00 А
EER/COP3,01В/3,41B Вт/Вт
Компрессор/Производитель/ТипGREE/Ротационный
Внутренний блок:
Расход воздуха (выс/ср/низ)1600/1400/1200/1000 м3/ч
Уровень звукового давления47/43/40/37* дБ(А)
Габариты блока без упаковки (ДхШхВ)1000×700×245 мм
Габариты блока с упаковкой (ДхШхВ)1230×830×300 мм
Масса блока (нетто/брутто)32,0/37,0 кг
Статическое давление50,00 Па
Наружный блок:
Уровень звукового давления58* дБ(А)
Габариты блока без упаковки (ДхШхВ)970×395×805 мм
Масса (нетто/брутто)64,0/68,0 кг
Габариты блока с упаковкой (ДхШхВ)1105×495×895 мм
Количество хладагентаR410A/2,25 кг
Диаметр соединений (Жидкостная линия)⌀9,52 (3/8") мм(дюйм)
Диаметр соединений (Газовая линия)⌀15,88 (5/8") мм(дюйм)
Диаметр соединений (Дренаж)20 мм(дюйм)
Сечение кабелей (Вводной)5×2,5+3×2,5 nxмм2
Сечение кабелей (Межблочный)2×1,0 nxмм2
Макс.длина магистрали/перепад высот30,0/20,0 м
Температура внутри помещенияОхлаждение +17…+32 / Обогрев 0…+30 °C
Наружная температураОхлаждение -15…+49 / Обогрев -15…+24 °C
* измерено в лаборатории завода-изготовителя на расстоянии 1м

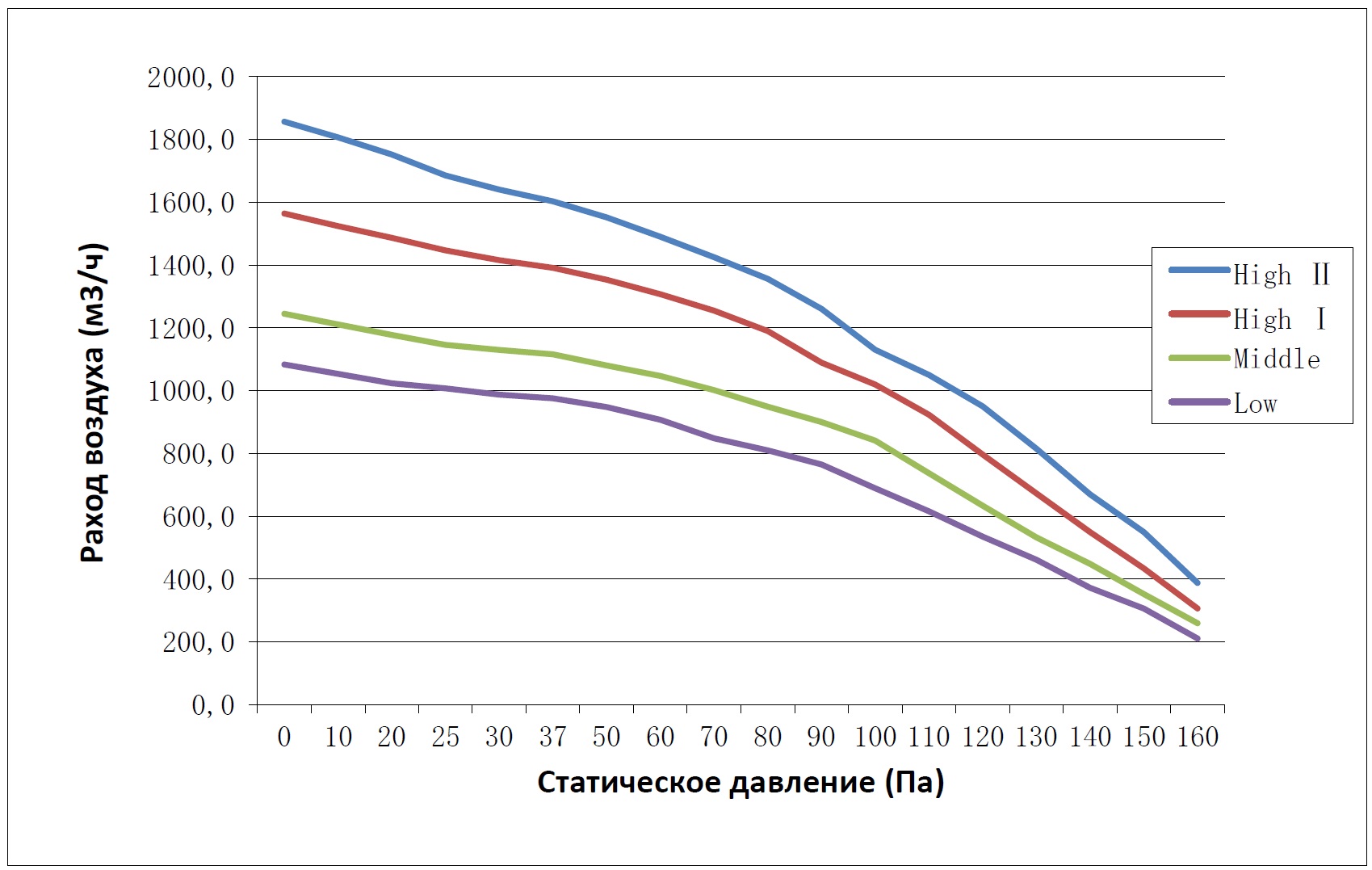

Диаграмма статического давления

Диаграмма

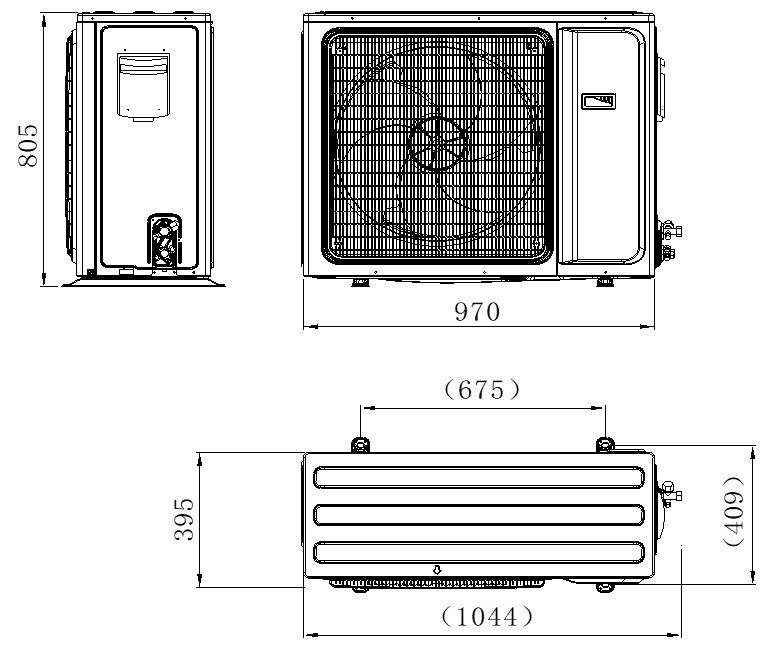

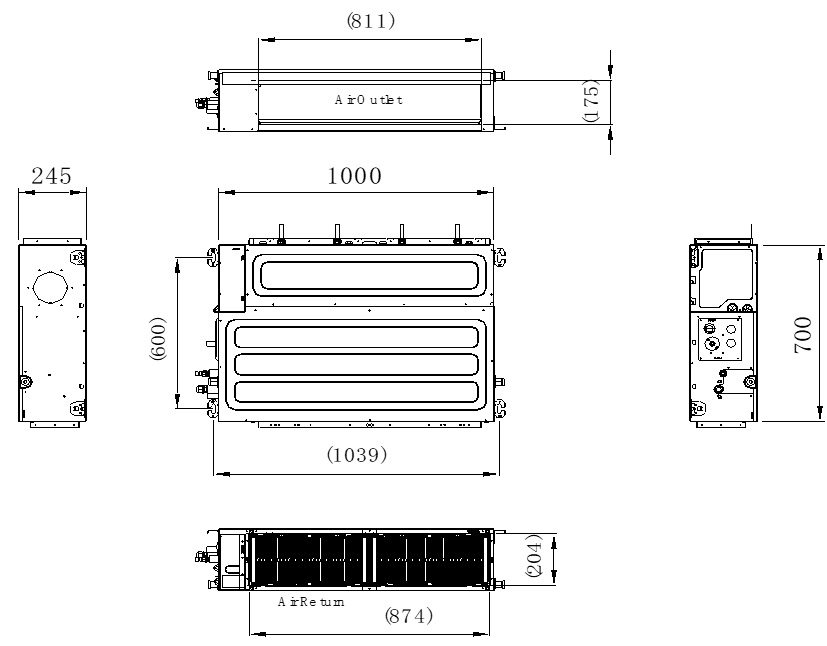

Габариты

Габариты
Габариты

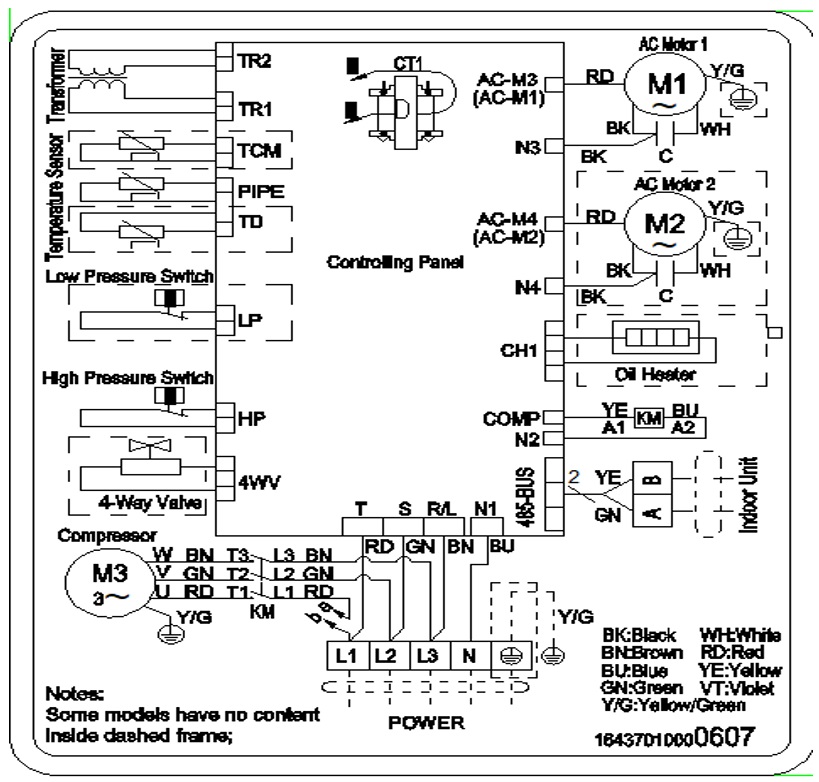

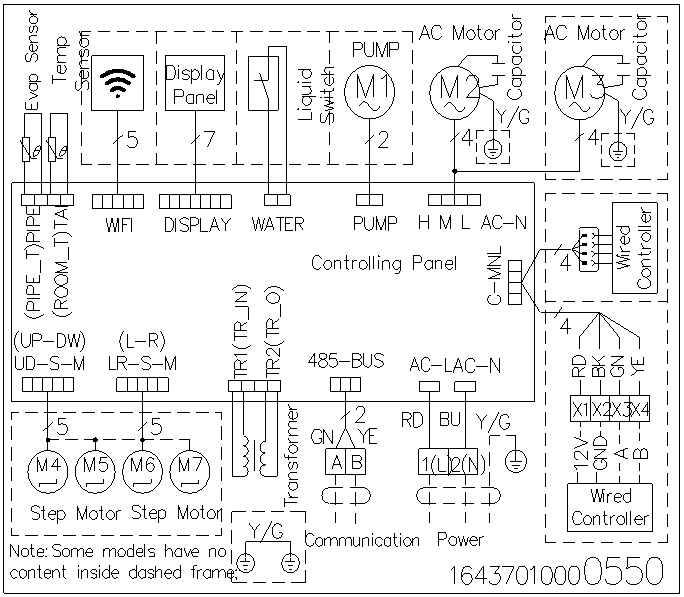

Электросхема

Электросхема
Электросхема

Документация

Руководство на пульт SYS XK-04.pdf
Руководство по монтажу и эксплуатации.pdf
duct_36K.dwg
outdoor_36K.dwg
Скачать все
Скачать в PDF
