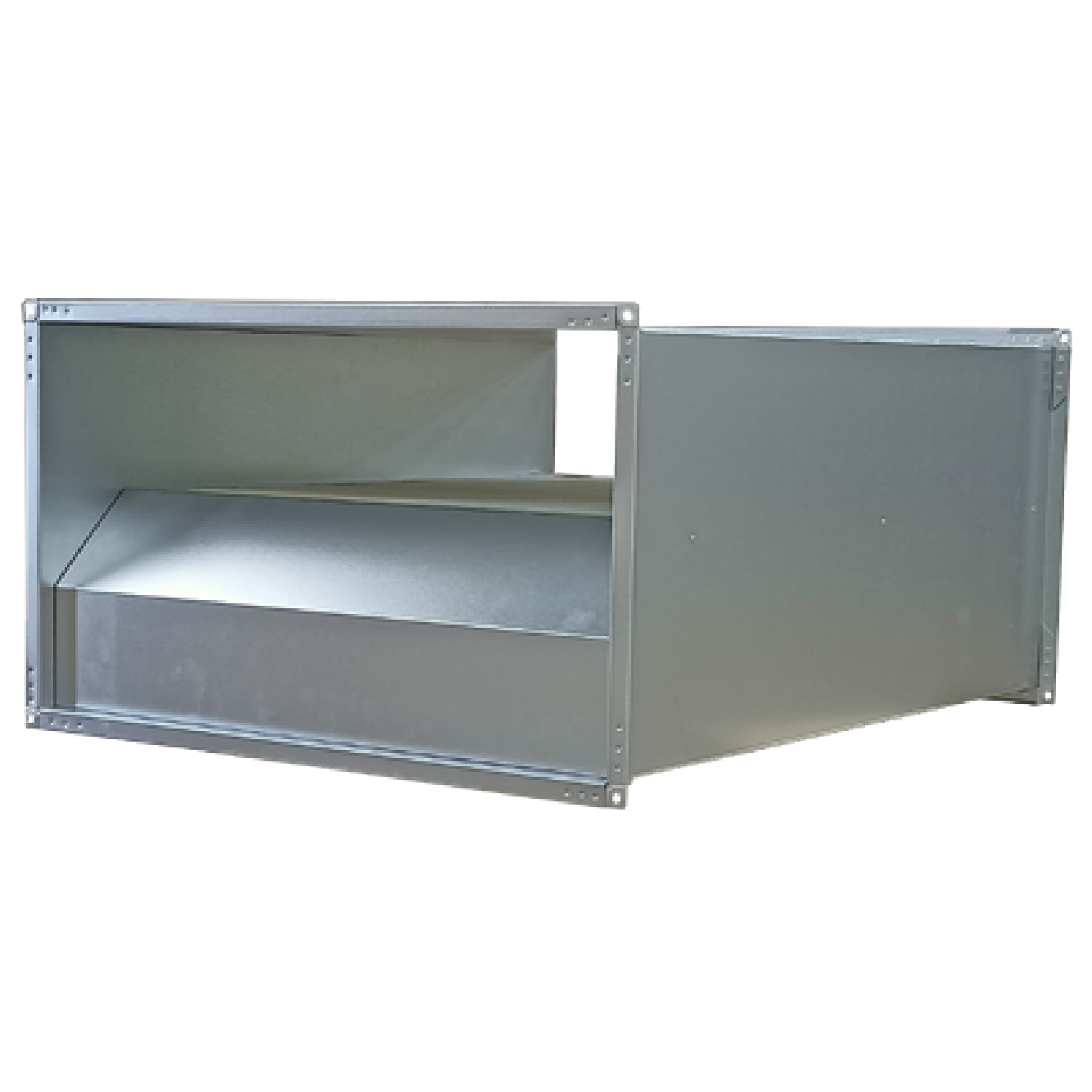

LDR 80-50 RU

На складе: нет в наличии
Подходят для прямоугольных воздуховодов
Значительно снижают уровень шума в воздуховоде
Оснащены универсальным соединением
Арт. RU5075
Типоразмер
30-15
40-20
50-25
50-30
60-30
60-35
70-40
80-50
100-50
-
Внимание: Неправильная установка приводит к падению давления.
38 673 руб.

Описание

Шумоглушитель устанавливается в прямоугольные воздуховоды перед или после вентиляторов для прямоугольных воздуховодов KTR (и других). Способствует значительному снижению уровня шума в воздуховоде. Все шумоглушители оснащены универсальным соединением, соответствующим стандартному фланцу или профилю.
ВНИМАНИЕ! Убедитесь, что шумоглушитель LDR установлен правильно. Неправильная установка приведет к падению давления.

Технические характеристики

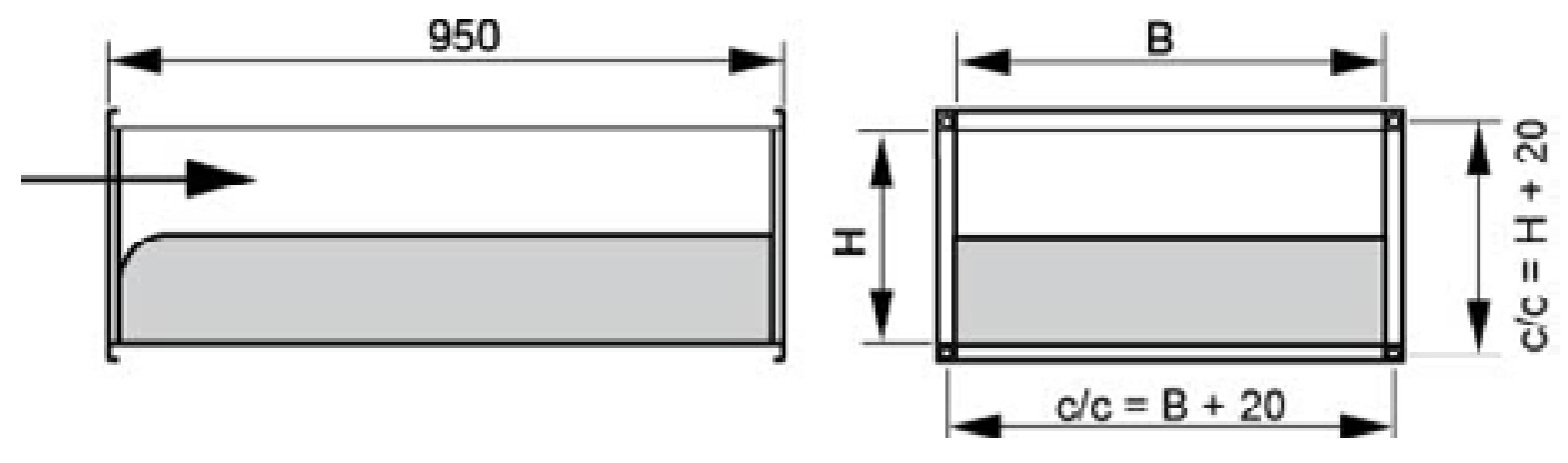

Размеры и вес
Размер воздуховода, вход (высота x ширина)500 x 800 мм
Вес33 кг
Тип соединения воздуховодаПрямоугольный
Снижение уровня шума, дБ (средняя частота, Гц)
125 Гц6 дБ
250 Гц8 дБ
500 Гц10 дБ
1k Гц11 дБ
2k Гц8 дБ
4k Гц6 дБ
8k Гц3 дБ

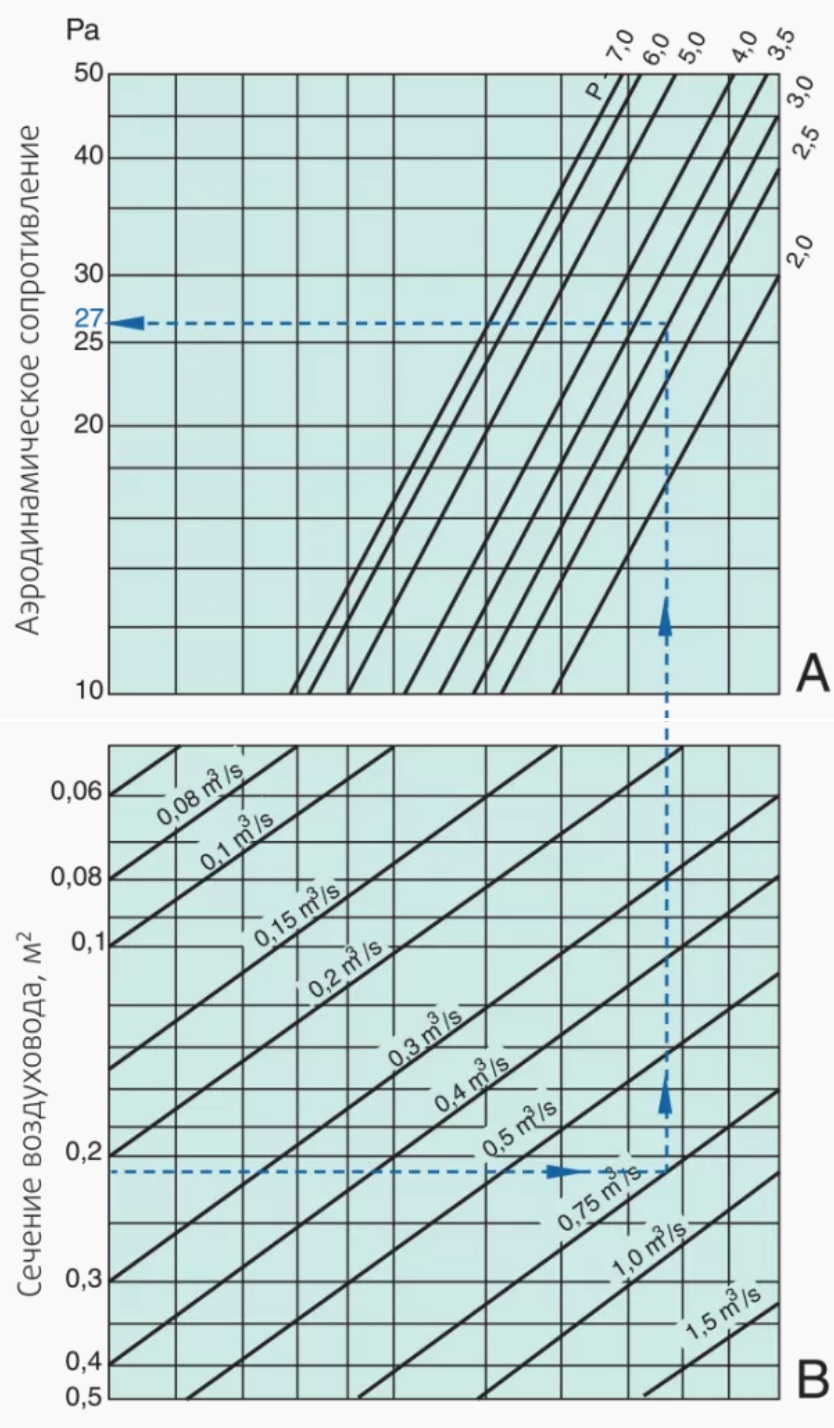

Расчет аэродинамического сопротивления шумоглушителя

  • Определяем площадь воздуховода для конкретного типоразмера шумоглушителя по таблице ниже.
  • На графике «В» во вкладке «Производительность», размещенном ниже, находим значение площади воздуховода и двигаемся по горизонтали вправо до пересечения с линией расхода воздуха.
  • Поднимаемся вверх до графика «А» и двигаемся до пересечения с линией коэффициента «Р».
  • Затем, двигаясь по горизонтали влево, находим требуемое аэродинамическое сопротивление.

Пример: Расчет аэродинамического сопротивления шумоглушителя LDR 60-35, к обеим сторонам которого присоединены воздуховоды. Площадь воздуховода для данного типоразмера = 0,21 м2. Находим значение на графике «В». Поднимаемся вверх до графика «А» и двигаемся до пересечения с линией коэффициента «Р», который = 3.0. Двигаясь по горизонтали влево, находим требуемое аэродинамическое сопротивление. В данном примере аэродинамическое сопротивление равно 27 Па.

Тип LDR 80-50
Площадь воздуховода, м2 0,40
Р 3,6

Производительность

Производительность
