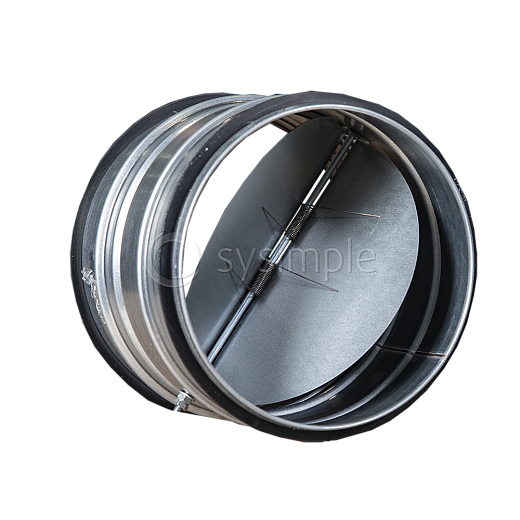

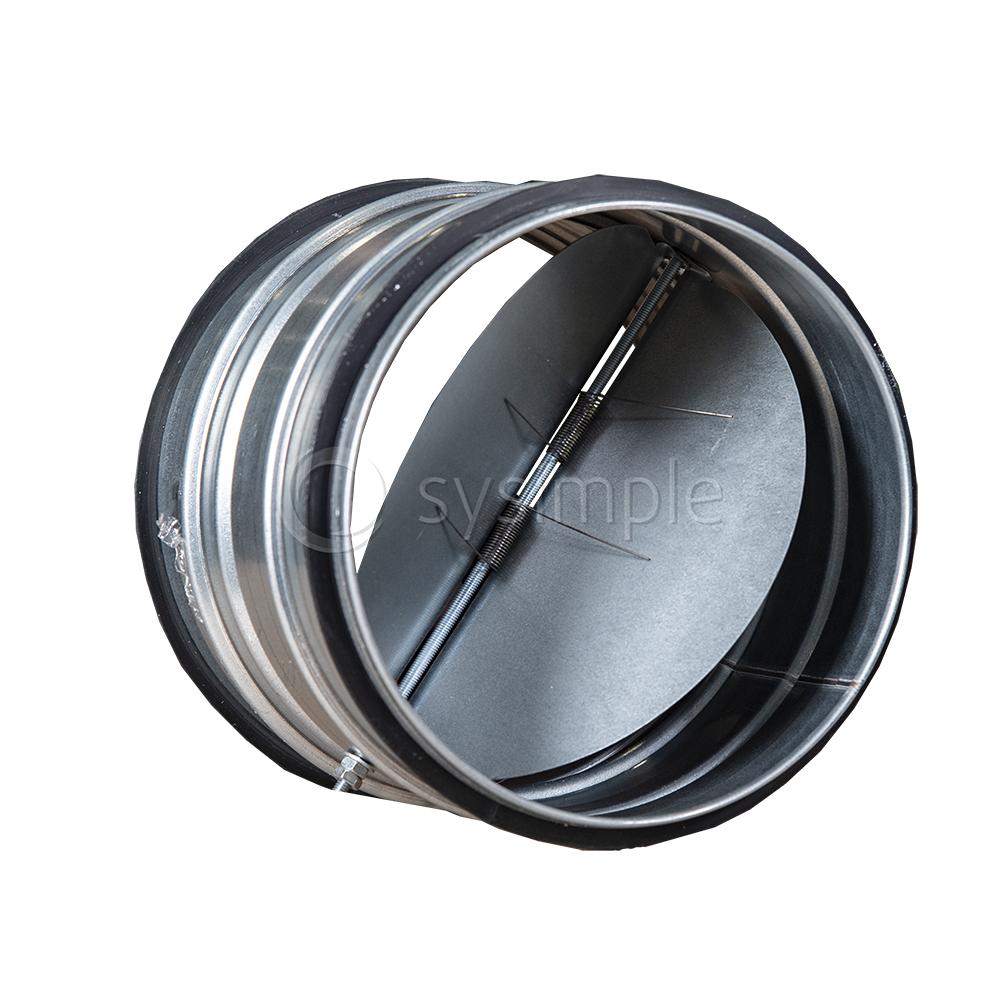

RSKV 100, обратный клапан

Обратный клапан для круглых каналов RSKV предназначен для предотвращения перетекания воздуха и невзрывоопасных воздушных смесей (агрессивность которых по отношению к оцинкованной стали не выше агрессивности воздуха с температурой до 50°С, не содержащих волокнистых материалов, с содержанием пыли и других твердых примесей в количестве не более 100 мг/м3) с целью предотвращения попадания наружного воздуха и атмосферных осадков в помещения после отключения вентиляторов.

Клапан устанавливается на горизонтальных участках воздуховодов, при этом скорость воздуха, проходящего через сечение клапана, должна быть в пределах 1,5÷9 м/ сек. При установке клапанов в вертикальном воздуховоде поток воздуха должен быть направлен снизу вверх, при этом скорость воздуха, проходящего через сечение клапана, должна быть в пределах 2,5÷9 м/сек.

Допустимая температура перемещаемого воздуха: -30°С...+50°С.

Клапан состоит из круглого корпуса, выполненного из оцинкованной стали и установленных в нем подпружиненных лопаток, выполненных из оцинкованной стали.

При работающем вентиляторе, лопатки поддерживаются в положении открыто. Перекрывание сечения клапана происходит после отключения вентилятора.
