CSR, вихревые диффузоры

На складе: нет в наличии

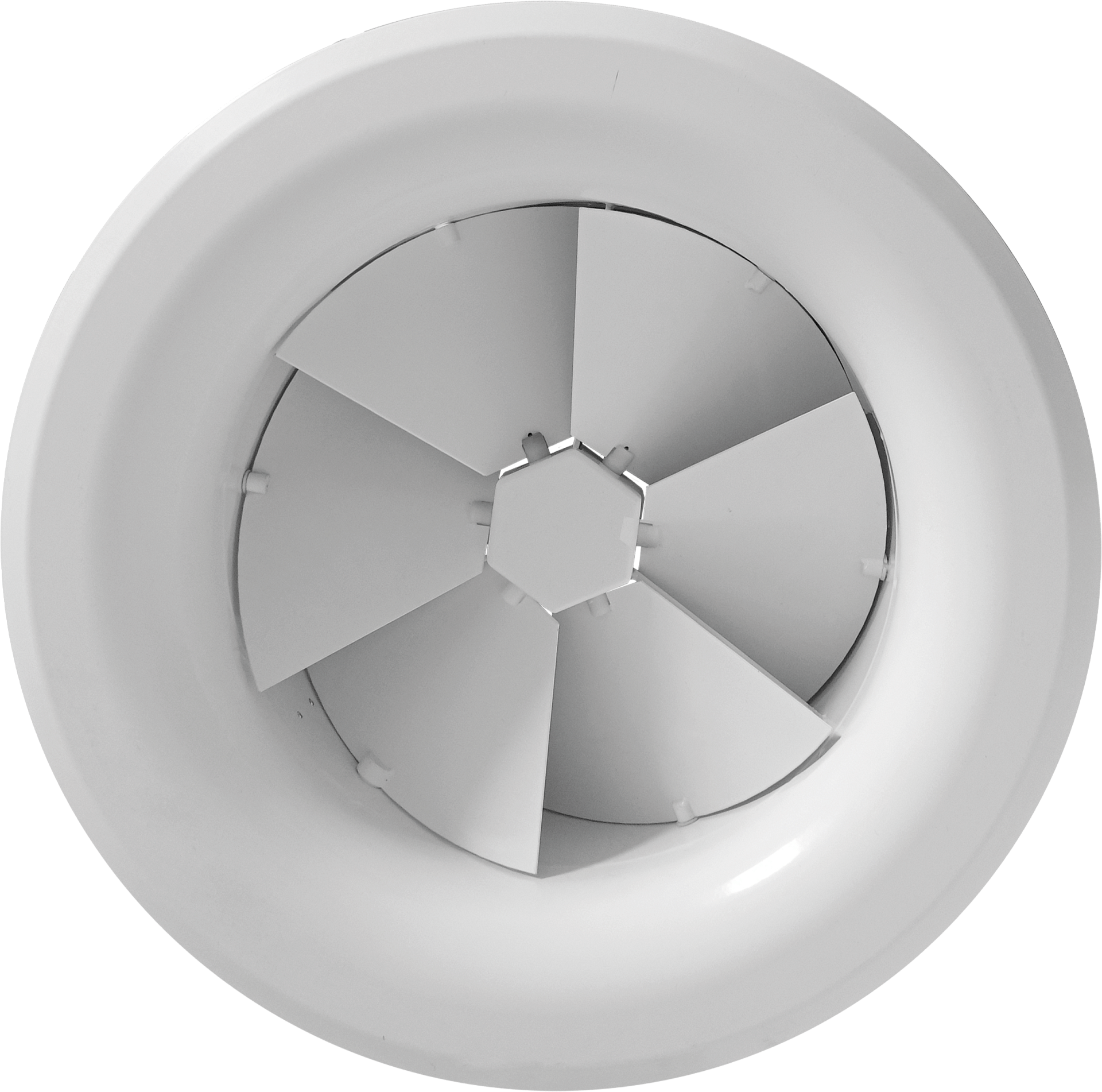

Вихревой диффузор
Подача теплого и охлажденного воздуха
Регулирование ручное или при помощи электропривода
Арт. 2522A
Типоразмер
200
250
315
355
400
500
-
Исполнение
Ручной привод
Площадка под электропривод M0
-
12 197 руб.

Описание

Вихревые диффузоры CSR с поворотными лопатками предназначены для подачи воздуха в изотермическом и неизотермическом режимах (нагрева и охлаждения) из верхней зоны помещений высотой от 4-х метров системами вентиляции и кондиционирования. Возможно использование CSR также и для удаления воздуха из помещений. Воздухораспределитель CSR конструктивно состоит из корпуса с подводящим патрубком и блока лопаток с регулируемым углом наклона.

Диффузоры круглые вихревые CSR устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки, при этом обеспечивается настилание горизонтальной струи на потолок. Монтаж к воздуховоду осуществляется с помощью самонарезающих винтов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.

Материал изготовления

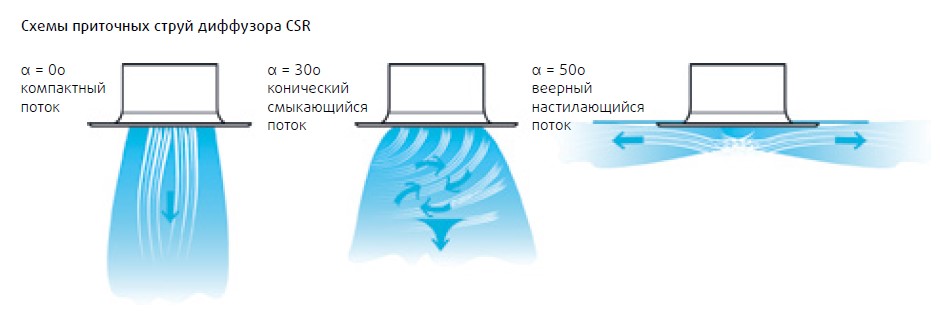

Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет по умолчанию (RAL 9016). Регулируемые лопатки позволяют вручную или с помощью электропривода изменять форму струи от горизонтальной веерной при подаче охлажденного воздуха до вертикальной конической или компактной при подаче подогретого воздуха.

  • Для административных и производственных помещений;
  • Работа в режиме нагрева и охлаждения;
  • Формирование горизонтальной или вертикальной воздушной струи;
  • Вихревая воздушная струя;
  • Открытый монтаж или монтаж в подвесные потолки;
  • Покрашены в белый цвет RAL 9016, по запросу доступен любой цвет RAL;
  • Выполнен из стали.

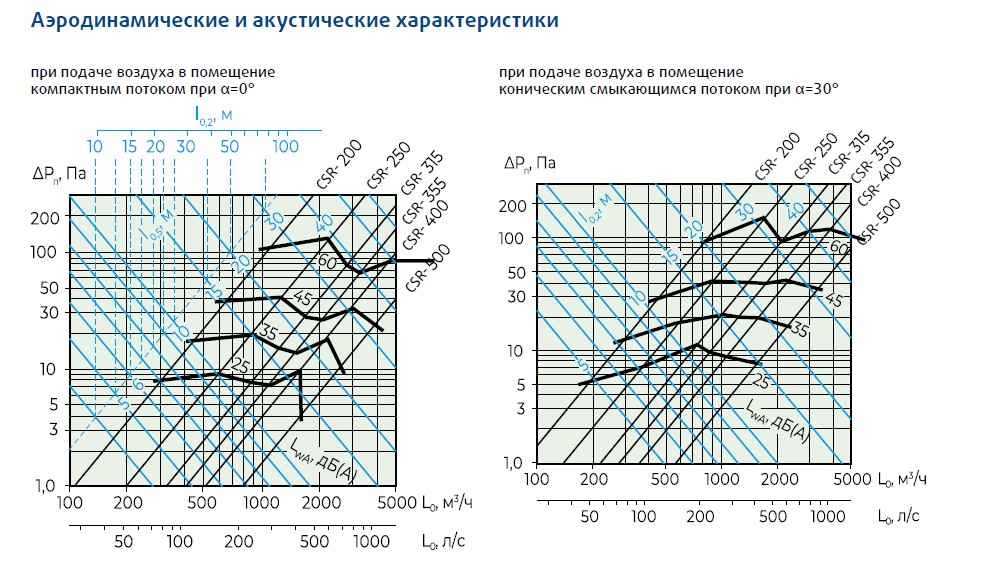

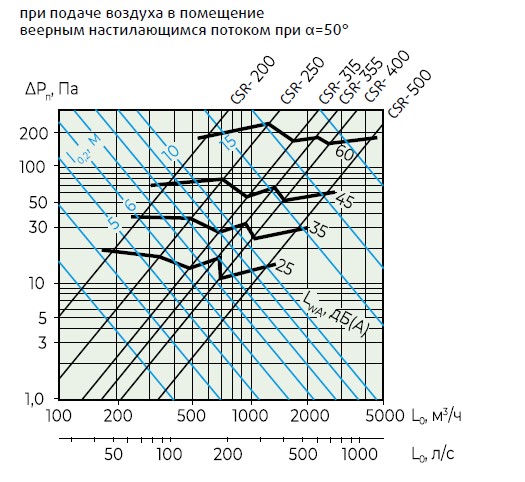

Диаграммы

Диаграмма
Диаграмма
Диаграмма

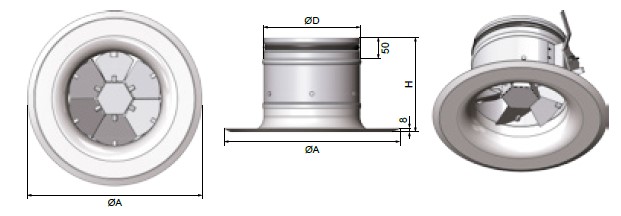

Габариты

D
199 мм
A
361 мм
H
195 мм
Масса
3,1 кг
Габариты

Документация

CSR, вихревой регулируемый диффузор.pdf
