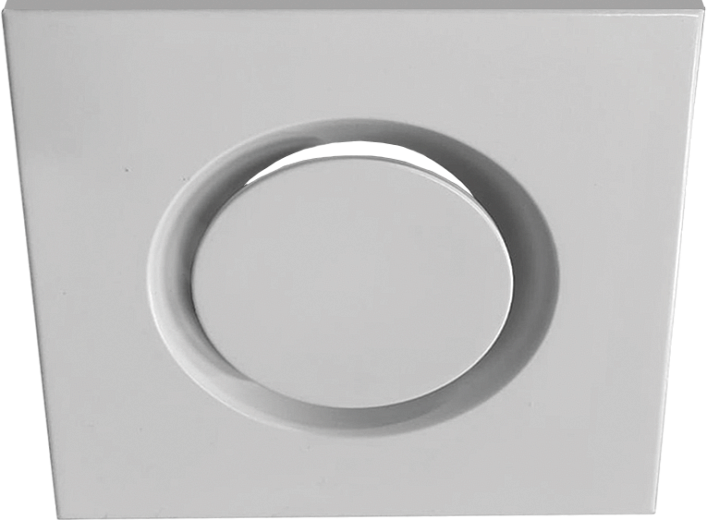

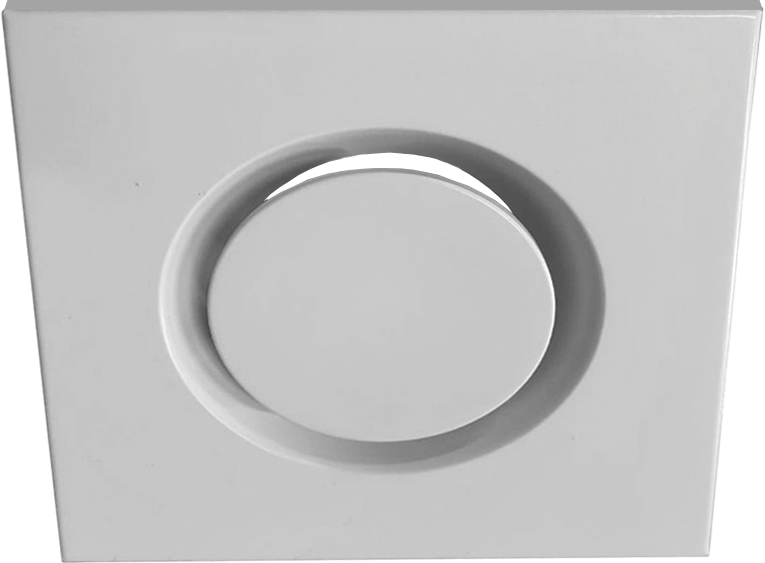

EFFL-S 100

Вытяжной воздушный клапан
Выполнен из стали
Квадратная лицевая панель
Арт. 2556A
Типоразмер
100
125
160
200
-

Описание

Конический диффузор с рамкой квадратной формы EFFL-S состоит из впускного конуса с уплотнительным кольцом и центрального диска, путем вращения которого, возможно настроить расход воздуха и перепад давления или полностью перекрыть поток воздуха. Диффузор предназначен для установки в приточно-вытяжную вентиляционную систему.
Поставляется в следующих диаметрах: ø100, ø125, ø160, ø200.
Дополнительно может комплектоваться монтажным кольцом или камерой статического давления.

Конструкция

Диффузоры изготавливаются из оцинкованной листовой стали толщиной 0,9 мм и по умолчанию покрываются полимерной порошковой краской белого цвета RAL 9016.

Монтаж

Диффузор EFFL-S устанавливается непосредственно в воздуховод с помощью монтажного кольца с фиксацией распорными пружинами. Если EFFL-S крепится к камере статического давления, то длина прямого воздуховода до камеры статического давления должна составлять не менее 4-х диаметров воздуховода.

  • Эстетичный дизайн, гармонирующий с любым интерьером;
  • Доступность различных диаметров: ø100, ø125, ø160 и ø200 мм;
  • Изготовлен из прочной оцинкованной стали;
  • Долговечность и надежность в эксплуатации;
  • Регулировка воздушного потока;
  • Возможность установки монтажного кольца и камеры статического давления.

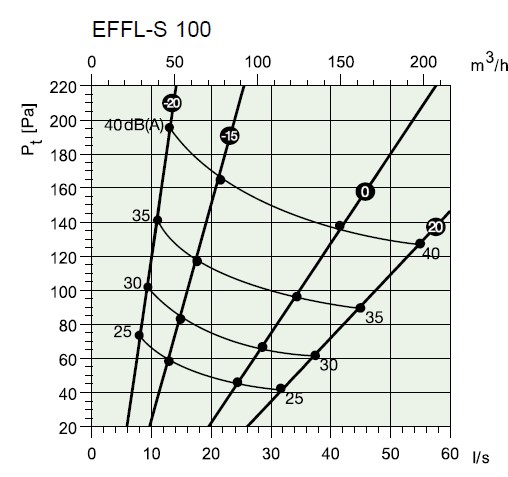

Диаграмма

Диаграмма

Габариты

Диффузор

A
100 мм
B
160 мм
C
15 мм
H
-20 ... 10 мм

КСД

A
320 мм
B
250 мм
C
150 мм
D
47 мм
E
185 мм
F
115 мм
G
205 мм
D1
99 мм
D2
102 мм
Габариты

Документация

EFFL-S, вытяжной воздушный клапан.pdf
