EFFL-S 160
Описание

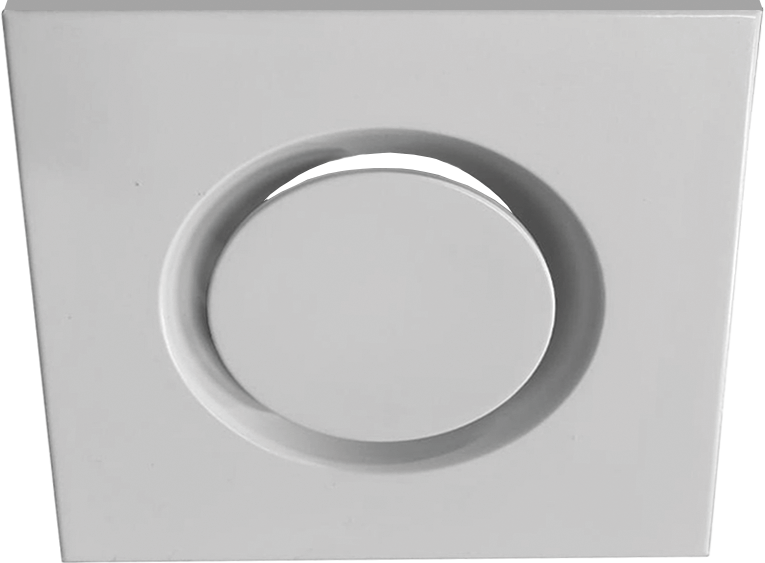

Конический диффузор с рамкой квадратной формы EFFL-S состоит из впускного конуса с уплотнительным кольцом и центрального диска, путем вращения которого, возможно настроить расход воздуха и перепад давления или полностью перекрыть поток воздуха. Диффузор предназначен для установки в приточно-вытяжную вентиляционную систему.
Поставляется в следующих диаметрах: ø100, ø125, ø160, ø200.
Дополнительно может комплектоваться монтажным кольцом или камерой статического давления.
Конструкция
Диффузоры изготавливаются из оцинкованной листовой стали толщиной 0,9 мм и по умолчанию покрываются полимерной порошковой краской белого цвета RAL 9016.
Монтаж
Диффузор EFFL-S устанавливается непосредственно в воздуховод с помощью монтажного кольца с фиксацией распорными пружинами. Если EFFL-S крепится к камере статического давления, то длина прямого воздуховода до камеры статического давления должна составлять не менее 4-х диаметров воздуховода.
- Эстетичный дизайн, гармонирующий с любым интерьером;
- Доступность различных диаметров: ø100, ø125, ø160 и ø200 мм;
- Изготовлен из прочной оцинкованной стали;
- Долговечность и надежность в эксплуатации;
- Регулировка воздушного потока;
- Возможность установки монтажного кольца и камеры статического давления.

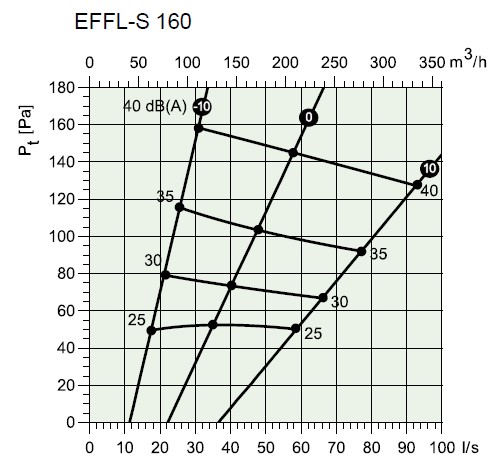

Диаграмма

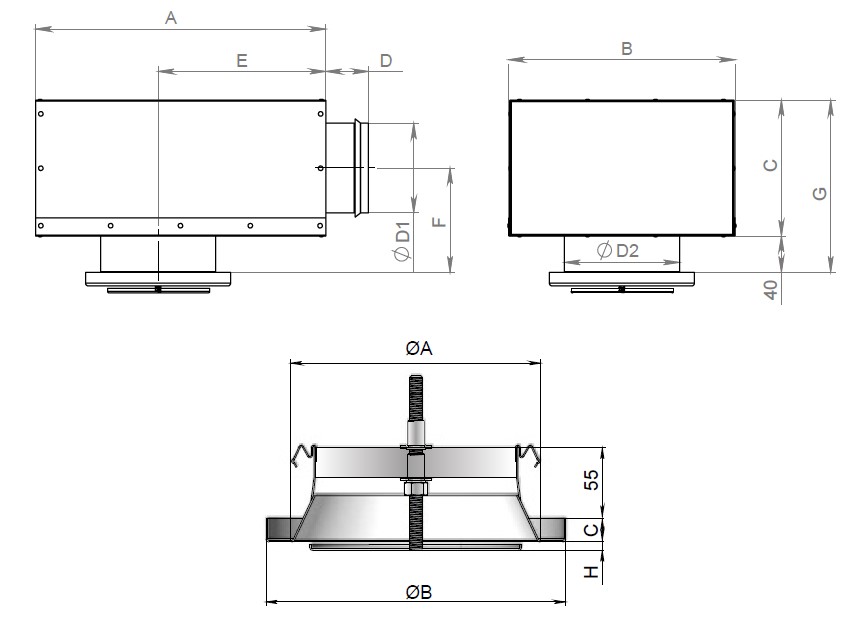

Габариты
Диффузор
КСД
