EFFL-250

На складе: нет в наличии

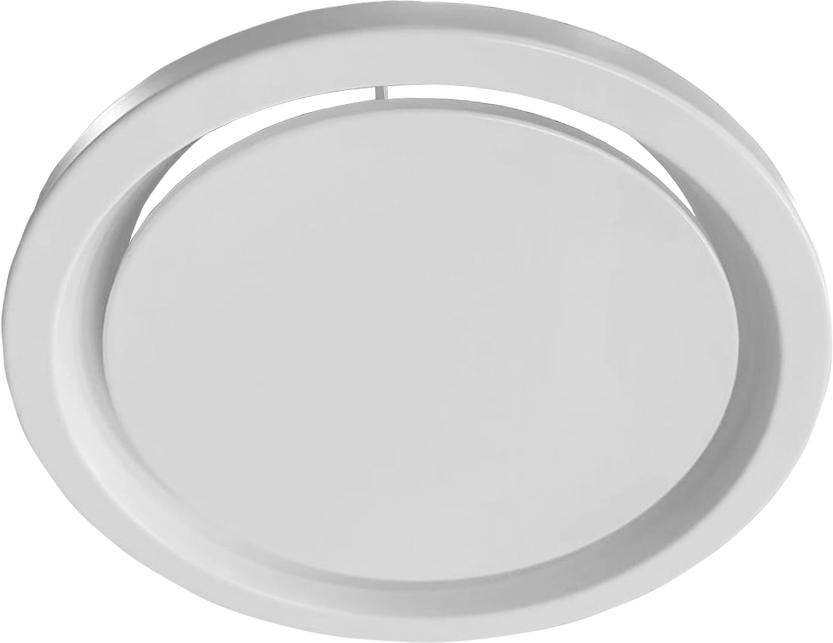

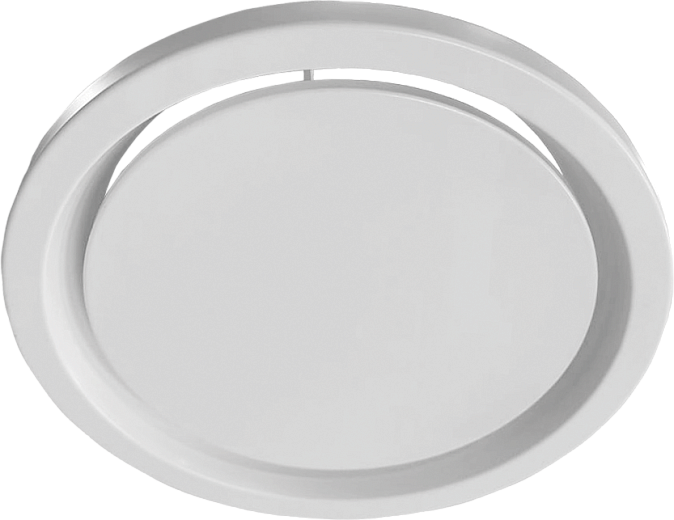

Вытяжной воздушный клапан
Выполнен из стали
Дополнительная комплектация монтажным кольцом или КСД
Арт. 2549A
Типоразмер
100
125
150
160
200
250
-
4 647 руб.

Описание

Конический приточно-вытяжной диффузор EFFL состоит из впускного конуса с уплотнительным кольцом и центрального диска, путем вращения которого, возможно настроить расход воздуха и перепад давления или полностью перекрыть поток воздуха.
Поставляется в следующих диаметрах: ø100, ø125, ø150, ø160, ø200 и ø250.
Дополнительно может комплектоваться монтажным кольцом или камерой статического давления.

Конструкция

Диффузоры изготавливаются из оцинкованной листовой стали и по умолчанию покрываются полимерной порошковой краской белого цвета RAL 9016.

Монтаж

Диффузор EFFL устанавливается непосредственно в воздуховод с помощью монтажного кольца с фиксацией распорными пружинами. Если EFFL крепится к камере статического давления, то длина прямого воздуховода до камеры статического давления должна составлять не менее 4-х диаметров воздуховода.

Технические характеристики

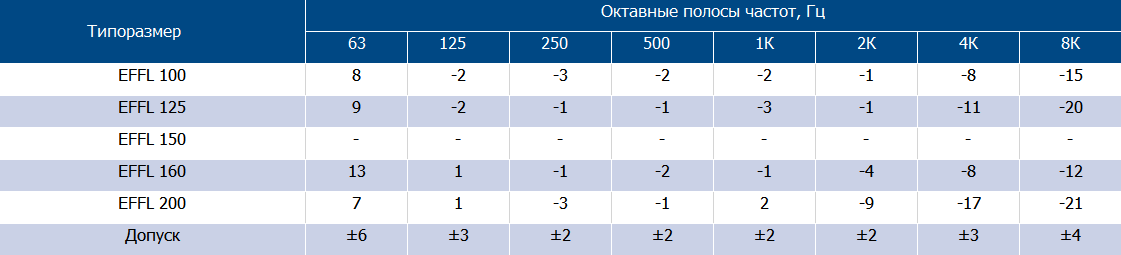

Корректирующий коэффициент Kok

Диаграмма

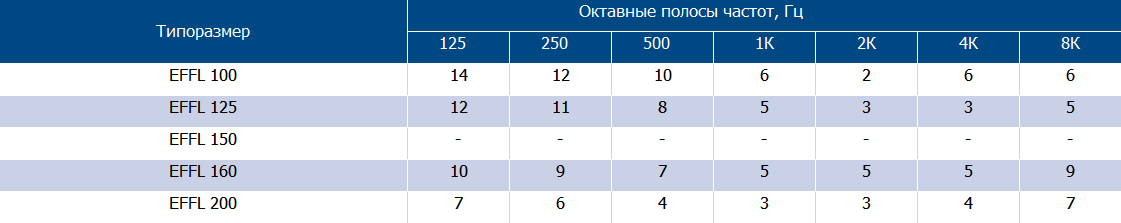

Снижение уровня шума, L (дБ)

Диаграмма

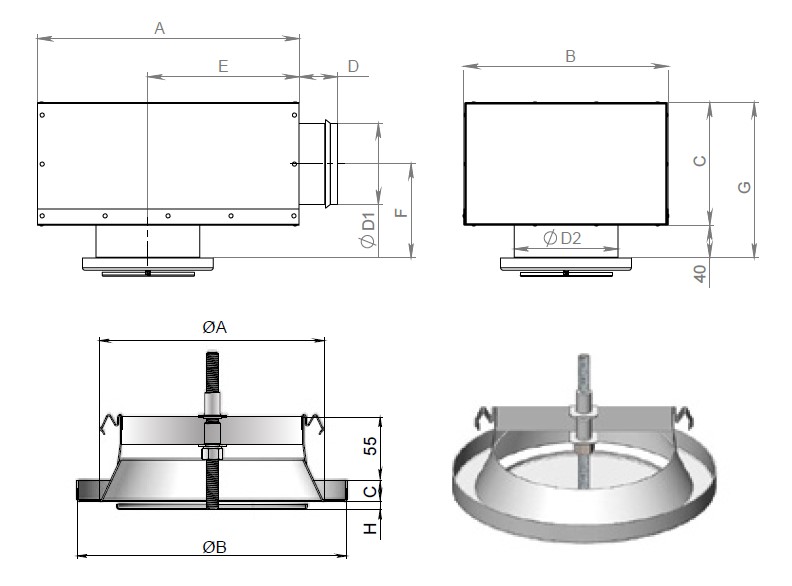

Габариты

Диффузор

A
250 мм
B
280 мм
C
15 мм
H
-20 ... 10 мм

КСД

A
565 мм
B
460 мм
C
260 мм
D
47 мм
E
386 мм
F
170 мм
G
315 мм
D1
199 мм
D2
252 мм
Габариты

Документация

EFFL, вытяжной воздушный клапан.pdf
