KNK-A-400

На складе: нет в наличии

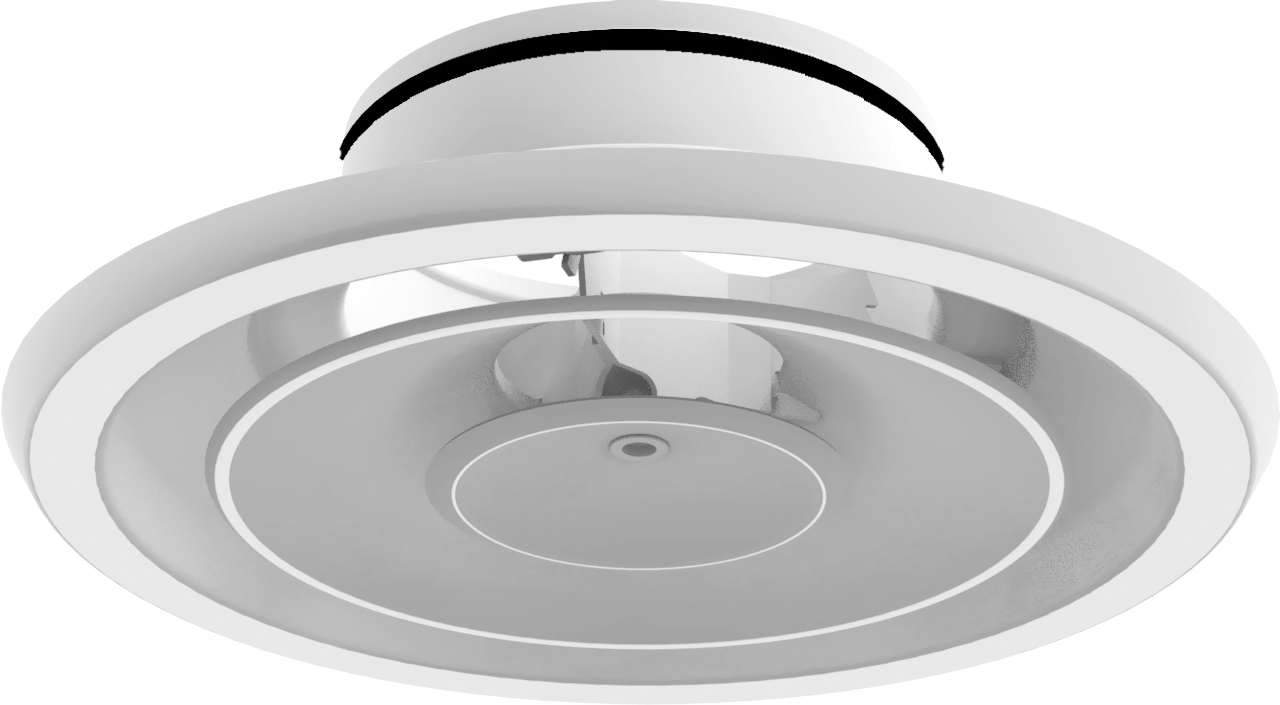

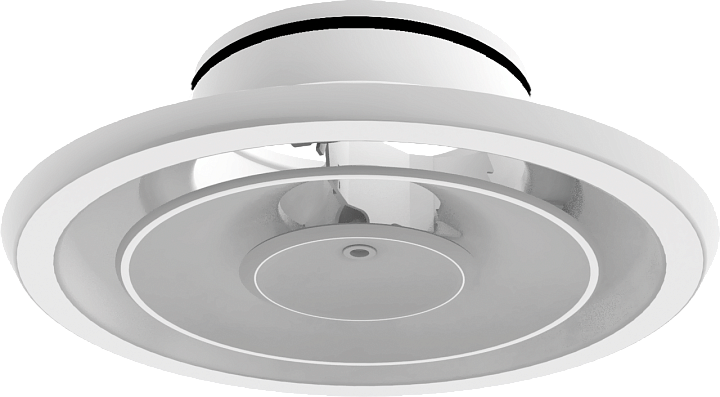

Круглый приточный диффузор
Выполнен из стали
Регулирование направление потока воздуха
Арт. 2613A
Типоразмер
160
200
250
315
400
500
-
23 914 руб.

Описание

Круглый потолочный диффузор KNK используется в системе приточно-вытяжной вентиляции в помещениях различного назначения. Возможна комплектация камерой статического давления.
Корпус диффузора состоит из впускного конуса и веерной центральной части. Диффузоры KNK обладают высокой степенью эжекции, что делает возможной максимальную разницу температур для охлажденного воздуха ΔТ 12 °C.
Диффузоры изготавливаются из оцинкованной листовой стали и окрашены порошковой краской белого цвета RAL 9016 матовый.

  • Поставляется в следующих диаметрах: ø160, ø200 ø250, ø315, ø400.
  • Диффузор устанавливается непосредственно в воздуховод или посредством камеры статического давления.
  • Если монтаж производится к камере, то длина прямого воздуховода до камеры должна составлять не менее 4-х диаметров воздуховода.

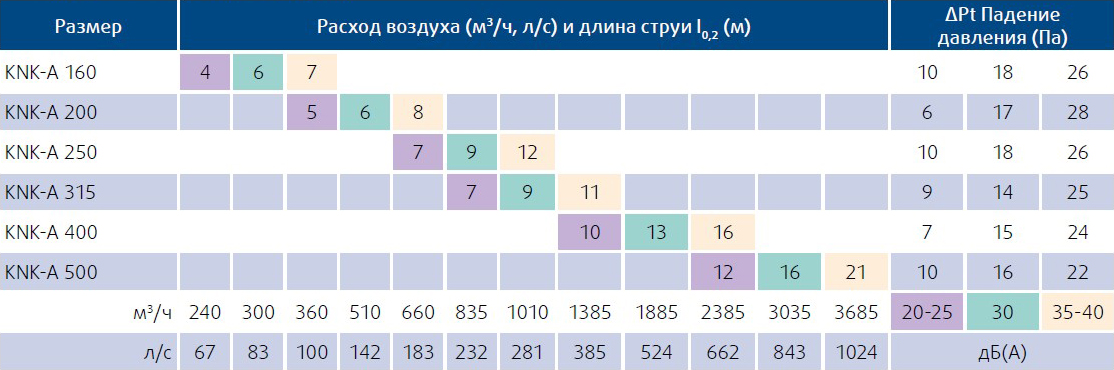

Технические характеристики

Горизонтальная подача воздуха

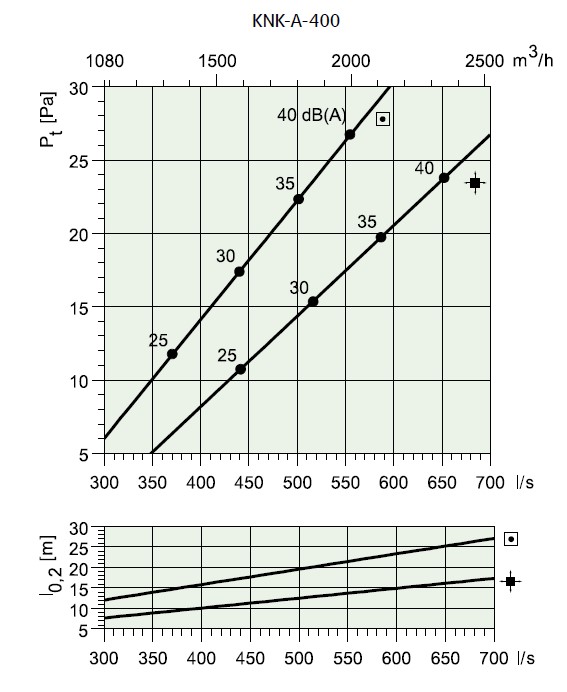

Диаграмма

Вертикальная подача воздуха

Диаграмма

Диаграмма

Диаграмма

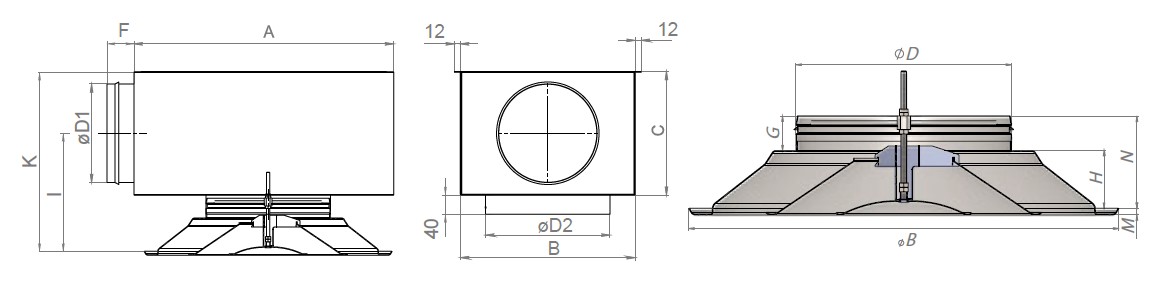

Габариты

Диффузор

D
398 мм
B
856 мм
M
14 мм
N
166 мм
G
92 мм
H
116 мм

КСД

A
644 мм
B
550 мм
C
400 мм
D1
314 мм
D2
400 мм
F
35 мм
I
360 мм
K
560 мм
Габариты

Документация

KNK-A, круглый диффузор.pdf
