KNK-A-500

На складе: нет в наличии
Круглый приточный диффузор
Выполнен из стали
Регулирование направление потока воздуха
Арт. 2614A
Типоразмер
160
200
250
315
400
500
-
33 257 руб.

Описание

Круглый потолочный диффузор KNK используется в системе приточно-вытяжной вентиляции в помещениях различного назначения. Возможна комплектация камерой статического давления.
Корпус диффузора состоит из впускного конуса и веерной центральной части. Диффузоры KNK обладают высокой степенью эжекции, что делает возможной максимальную разницу температур для охлажденного воздуха ΔТ 12 °C.
Диффузоры изготавливаются из оцинкованной листовой стали и окрашены порошковой краской белого цвета RAL 9016 матовый.

  • Поставляется в следующих диаметрах: ø160, ø200 ø250, ø315, ø400.
  • Диффузор устанавливается непосредственно в воздуховод или посредством камеры статического давления.
  • Если монтаж производится к камере, то длина прямого воздуховода до камеры должна составлять не менее 4-х диаметров воздуховода.

Технические характеристики

Горизонтальная подача воздуха

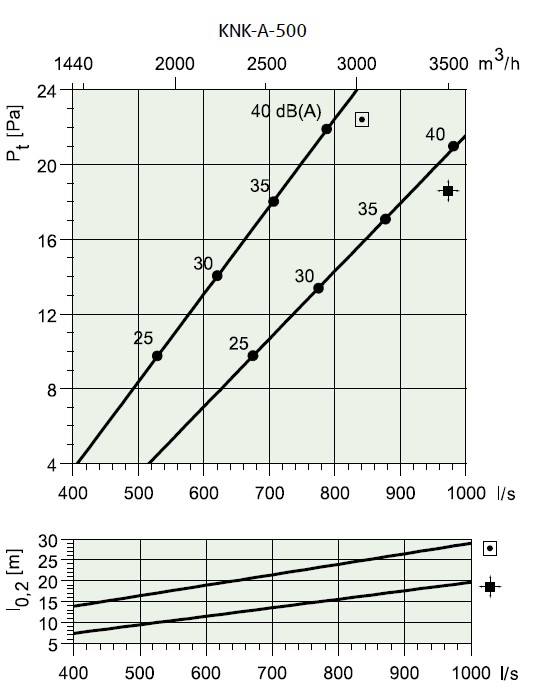

Диаграмма

Вертикальная подача воздуха

Диаграмма

Диаграмма

Диаграмма

Габариты

Диффузор

D
498 мм
B
1050 мм
M
12 мм
N
276 мм
G
130 мм
H
146 мм

КСД

A
694 мм
B
600 мм
C
500 мм
D1
399 мм
D2
500 мм
F
35 мм
I
436 мм
K
686 мм
Габариты

Документация

KNK-A, круглый диффузор.pdf
