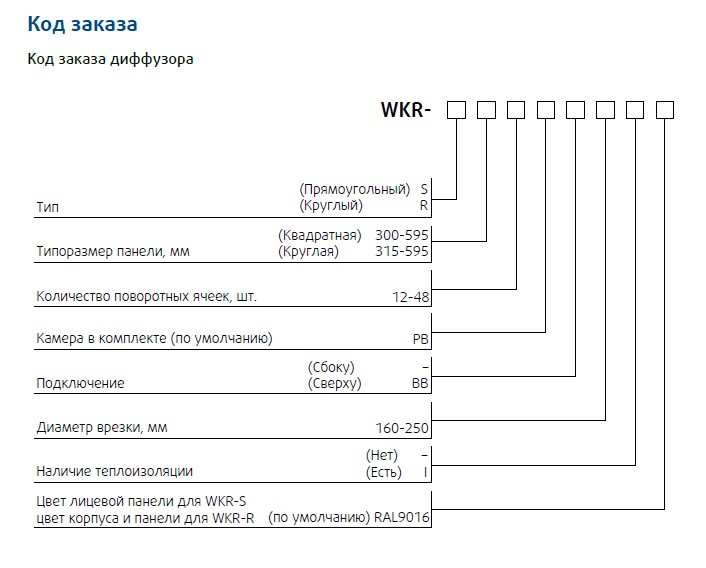

WKR-S-595-48-PB-250

Воздухораспределители WKR-S/R с поворотными ячейками предназначены для подачи воздуха системами вентиляции и кондиционирования из верхней зоны производственных, общественных, административно-бытовых помещений настилающимися или прямоточными струями.

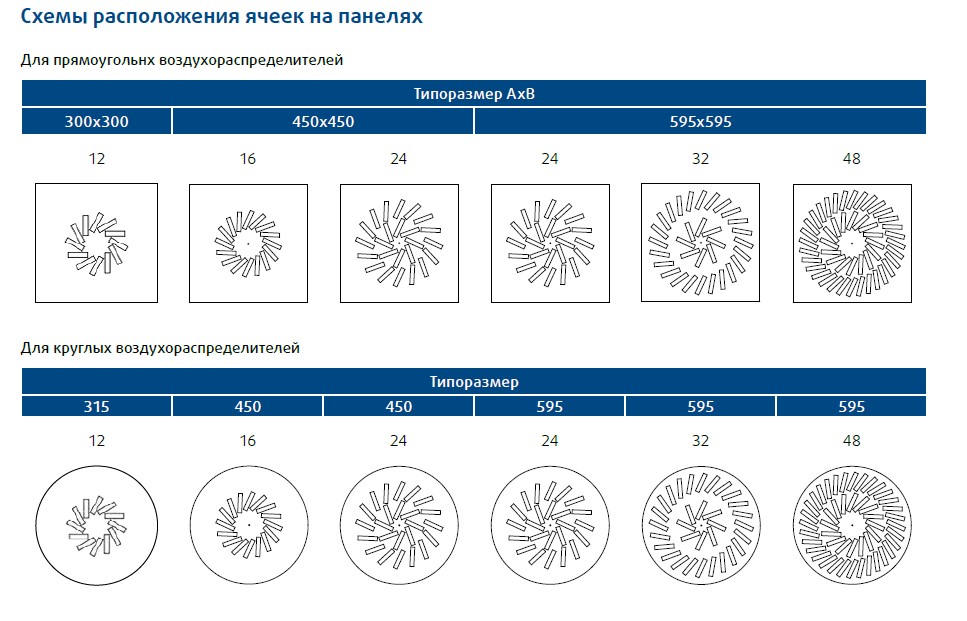

Конструктивно воздухораспределители состоят из воздухораздающей панели прямоугольной формы (WKR-S) или круглой формы (WKR-R), в которой установлены пластиковые ячейки с поворотными вставками, и камеры статического давления (КСД) с подводящим патрубком круглого сечения.

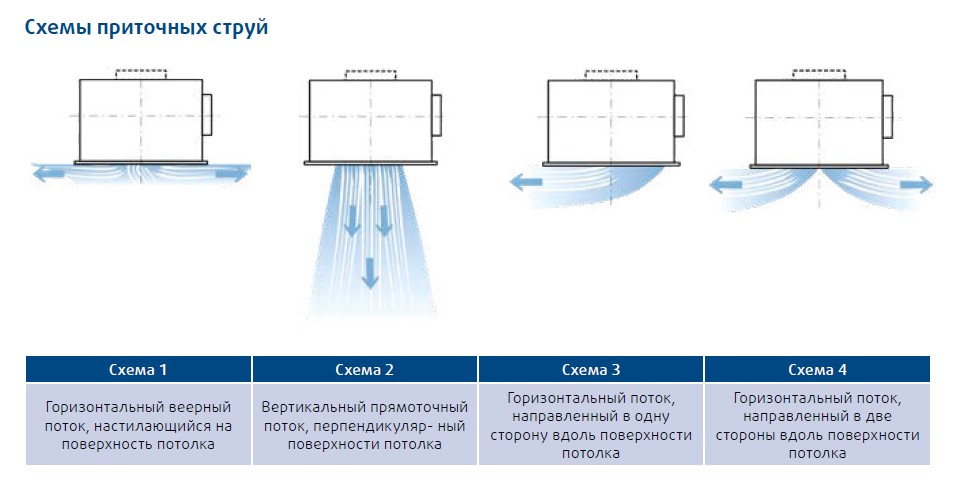

Применение в диффузорах регулирующей пластиковой ячейки позволяет реализовывать различные схемы подачи воздуха. Регулировка положения угла поворота вставок для различных вариантов схем подачи воздуха осуществляется вручную тонким предметом с лицевой стороны панели. Фиксация вставок в показанных положениях обеспечивается конструкцией ячеек.

КСД имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители оснащены регулятором расхода воздуха, установленным в подводящем патрубке КСД.

Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4-6 дБ. Камеры статического давления могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала.

Материалы изготовления:

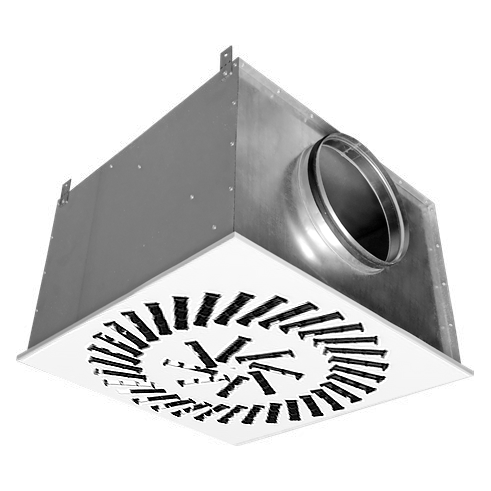

Лицевая панель для квадратных WKR-S изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), КСД — неокрашенная оцинкованная сталь.

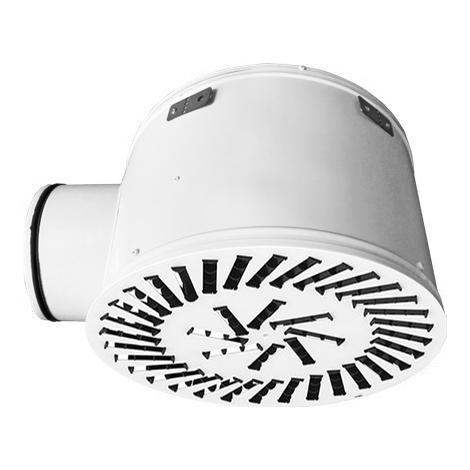

Круглые воздухораспределители WKR-R изготавливаются из стали и полностью окрашиваются методом порошкового напыления в белый цвет(RAL 9016).
Регулируемые дефлекторы по умолчанию выполнены из черного пластика.
