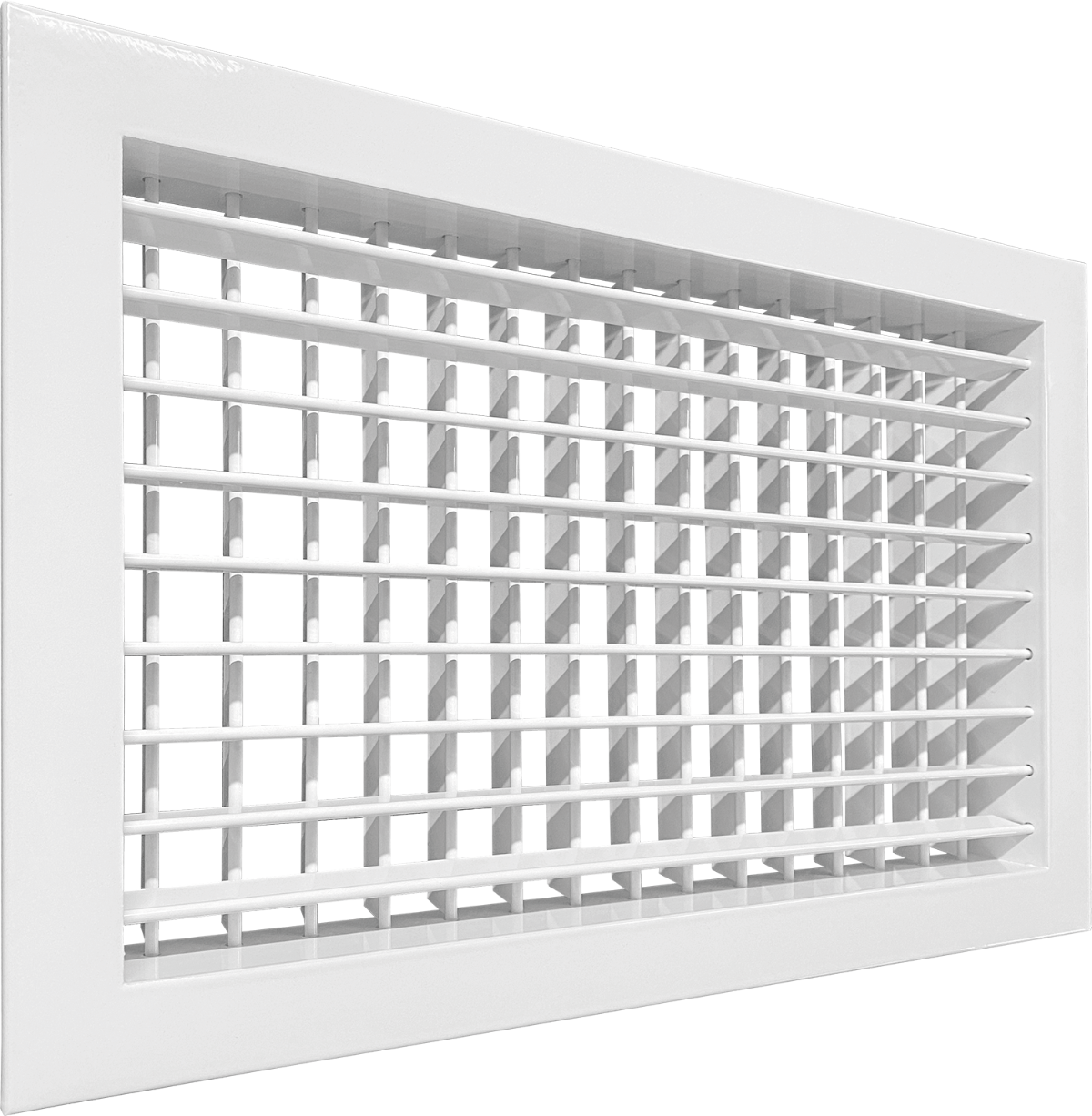

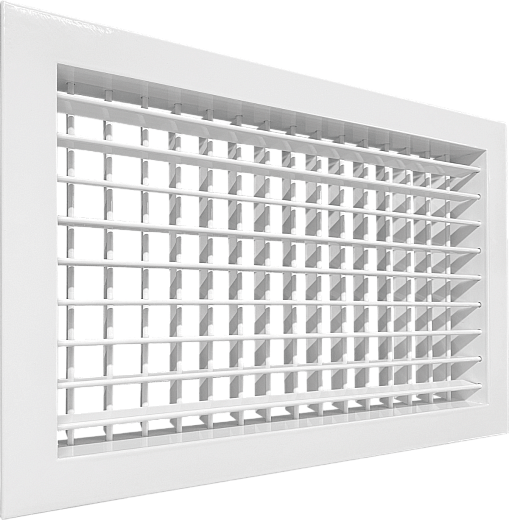

BETA-AI, регулируемые решетки
Описание
Двухрядная регулируемая решетка BETA-AI используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначена для регулировки направления воздушного потока вверх/вниз и влево/вправо. При этом можно как расширять поток, так и сужать его и направлять в определенную сторону помещения.
Решетки BETA-AI монтируются в вентиляционные каналы и строительные проемы различных типов.
Особенности решетки:
- два ряда индивидуально регулируемых каплеобразных жалюзи (лицевой ряд жалюзи установлен горизонтально, тыльный ряд — вертикально);
- минимальный рекомендуемый размер 100х100 мм, максимальный рекомендуемый размер цельной решетки 2900х2500 мм;
- возможность комплектации клапаном расхода воздуха R1.
Регулятор расхода воздуха представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.
Материал
При изготовлении решеток и регулятора R1 используется запатентованный алюминиевый профиль. По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. Регулятор R1 поставляется без покрытия.
Технические характеристики
| Технические характеристики указаны в соответствующей брошюре во вкладке "Документация" ниже. |

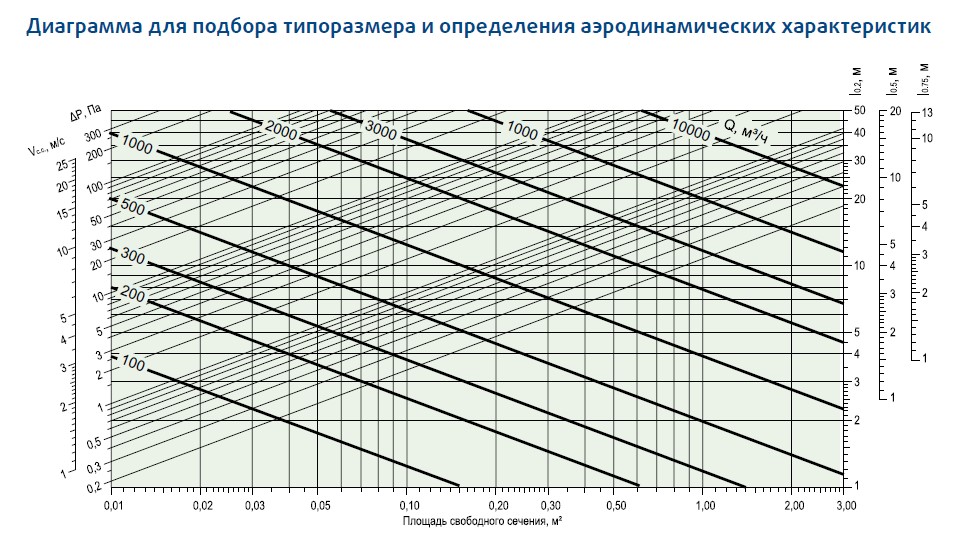

Диаграмма

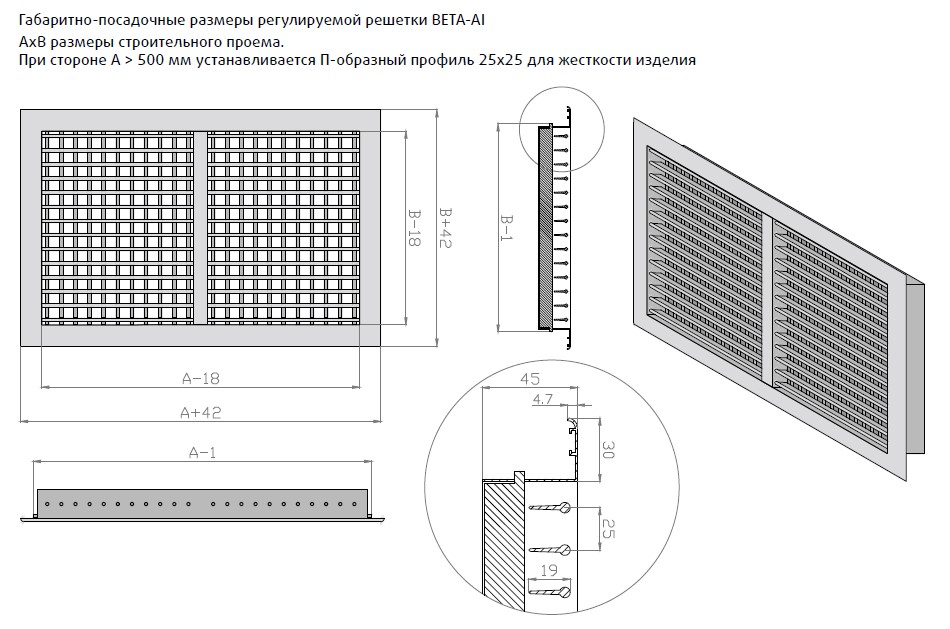

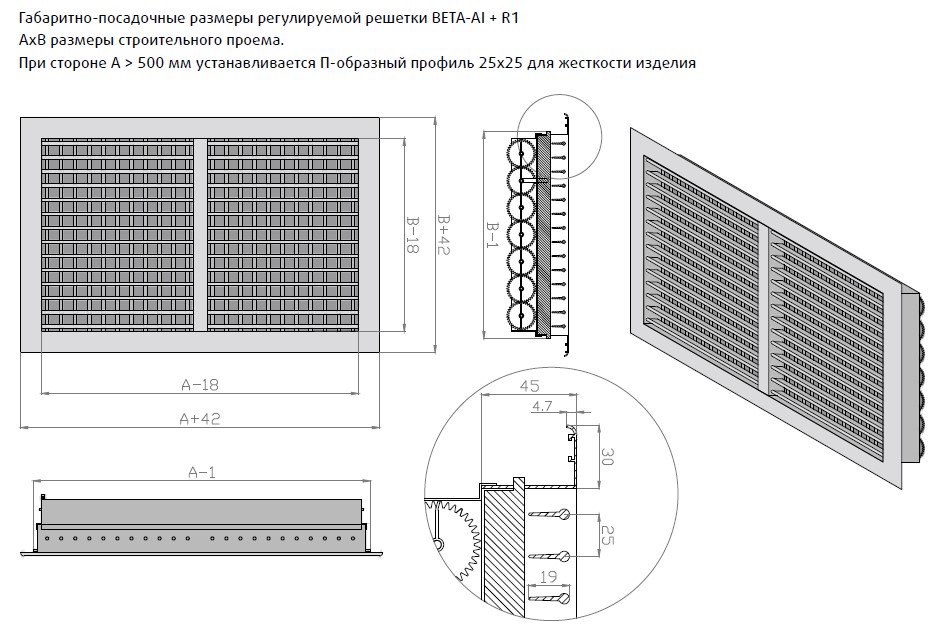

Габариты
