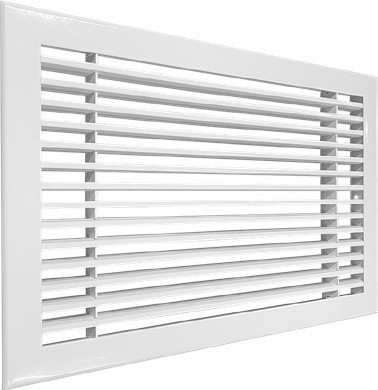

BETA-LI, линейные решетки
Описание
Нерегулируемая решетка BETA-LI используется в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначена для монтажа в вентиляционные каналы и строительные проемы различных типов и назначений.
Решетка имеет рамку и горизонтально расположенные Y-образные жалюзи, угол которых зафиксирован под углом 0˚ относительно плоскости. Раздача воздуха происходит с углом отклонения 15˚ от нормали в две стороны - от центра вверх и от центра вниз.
Если ширина решетки превышает 300 мм, устанавливается полоса 12х3 мм во избежании провисания жалюзи.
В комплекте с решетками BETA-LI поставляются пружинные защелки для скрытого монтажа.
Предусмотрена возможность оснащения клапаном расхода воздуха R1.
Материал
Решетки выполнены из алюминия и окрашены в белый цвет RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.
Монтаж
Монтаж осуществляется с помощью пружинных защелок.

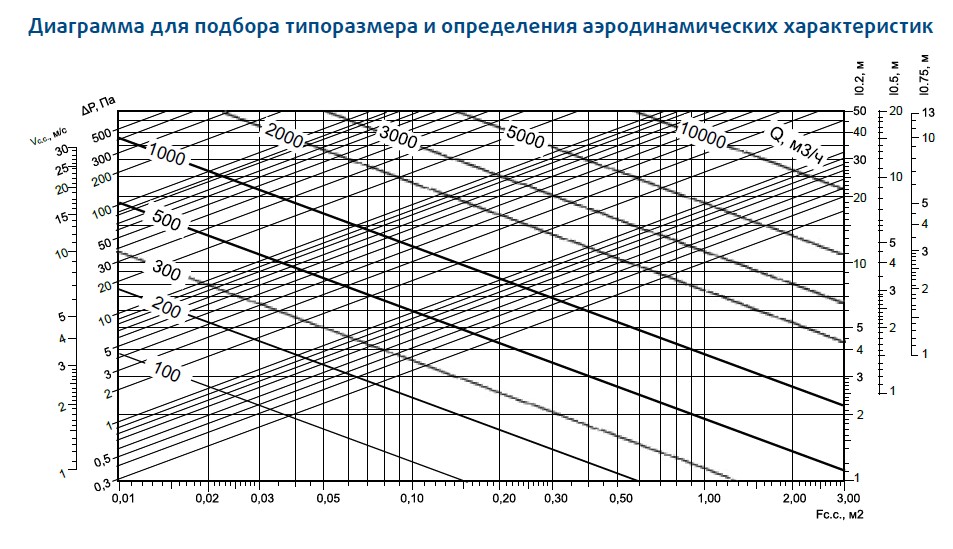

Диаграмма

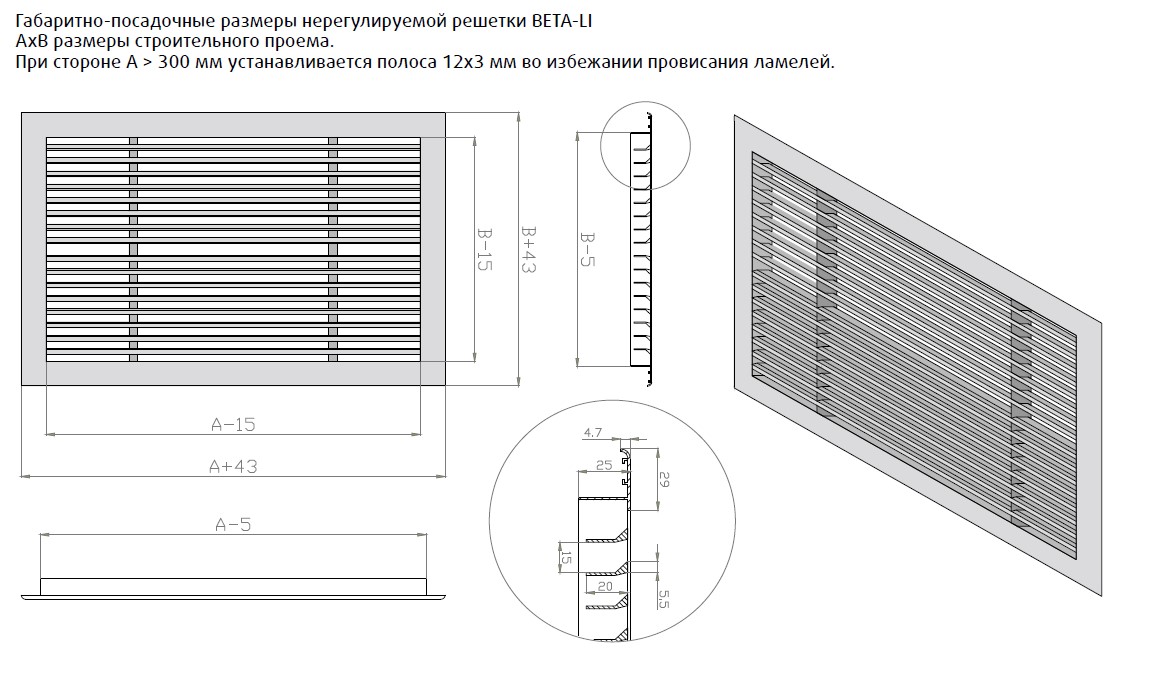

Габариты
