KNK-200

На складе: нет в наличии
Круглый приточный диффузор
Выполнен из стали
КСД опционально
Арт. 2592A
Типоразмер
160
200
250
315
400
-
9 884 руб.

Описание

Круглый потолочный диффузор KNK используется в системе приточно-вытяжной вентиляции в помещениях различного назначения. Возможна комплектация камерой статического давления.
Корпус диффузора состоит из впускного конуса и веерной центральной части. Диффузоры KNK обладают высокой степенью эжекции, что делает возможной максимальную разницу температур для охлажденного воздуха ΔТ 12 °C.
Диффузоры изготавливаются из оцинкованной листовой стали и окрашены порошковой краской белого цвета RAL 9016 матовый.

  • Поставляется в следующих диаметрах: ø160, ø200 ø250, ø315, ø400.
  • Диффузор устанавливается непосредственно в воздуховод или посредством камеры статического давления.
  • Если монтаж производится к камере, то длина прямого воздуховода до камеры должна составлять не менее 4-х диаметров воздуховода.

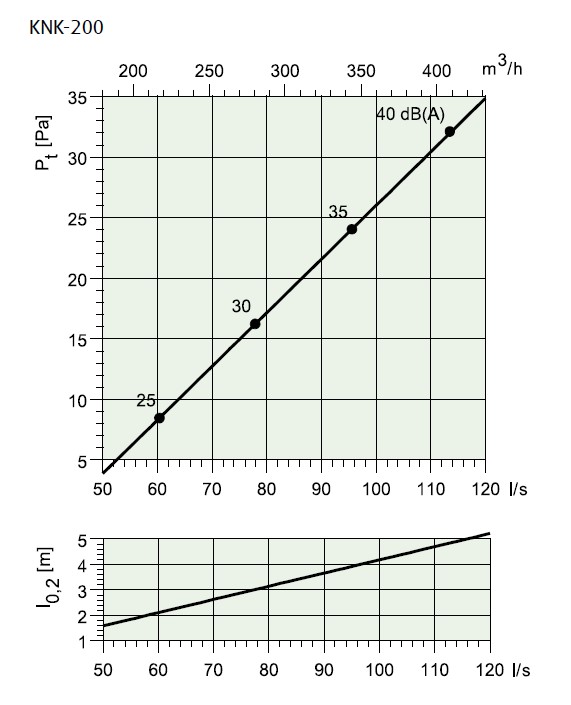

Диаграмма

Диаграмма

Габариты

Диффузор

d
198 мм
D
298 мм
B
230 мм
H
36 мм

КСД

A
474 мм
B
300 мм
C
195 мм
E
280 мм
F
35 мм
D1
159 мм
D2
200 мм
Габариты
Габариты

Документация

KNK, круглый диффузор.pdf
Скачать все
Скачать в PDF
