KNK-315

На складе: много
Круглый приточный диффузор
Выполнен из стали
КСД опционально
Арт. 2596A
Типоразмер
160
200
250
315
400
-
17 522 руб.

Описание

Круглый потолочный диффузор KNK используется в системе приточно-вытяжной вентиляции в помещениях различного назначения. Возможна комплектация камерой статического давления.
Корпус диффузора состоит из впускного конуса и веерной центральной части. Диффузоры KNK обладают высокой степенью эжекции, что делает возможной максимальную разницу температур для охлажденного воздуха ΔТ 12 °C.
Диффузоры изготавливаются из оцинкованной листовой стали и окрашены порошковой краской белого цвета RAL 9016 матовый.

  • Поставляется в следующих диаметрах: ø160, ø200 ø250, ø315, ø400.
  • Диффузор устанавливается непосредственно в воздуховод или посредством камеры статического давления.
  • Если монтаж производится к камере, то длина прямого воздуховода до камеры должна составлять не менее 4-х диаметров воздуховода.

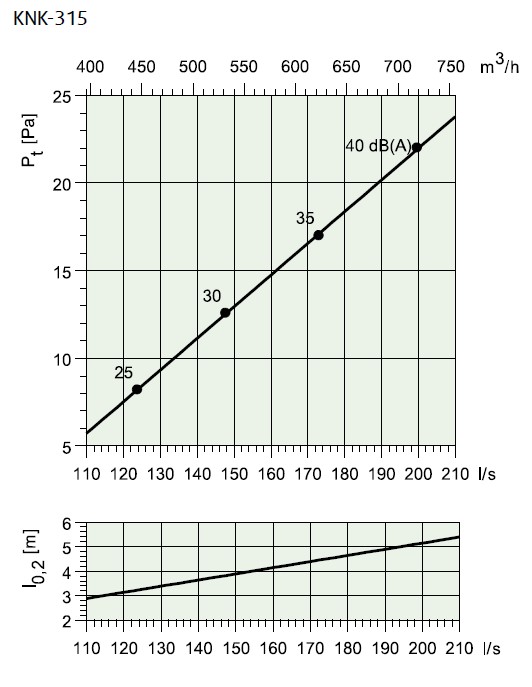

Диаграмма

Диаграмма

Габариты

Диффузор

d
313 мм
D
448 мм
B
350 мм
H
36 мм

КСД

A
589 мм
B
450 мм
C
300 мм
E
330 мм
F
35 мм
D1
249 мм
D2
315 мм
Габариты
Габариты

Документация

KNK, круглый диффузор.pdf
