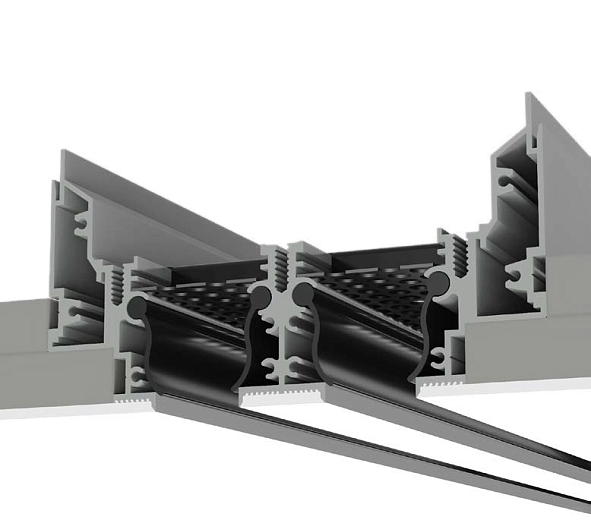

PNT, щелевые диффузоры скрытого монтажа

Особенности

Назначение: приточная и вытяжная вентиляционные системы.
Установка: скрытый монтаж в конструкции из металлических профилей и гипсокартона. 1 или 2 листа гипсокартона толщиной 12,5 мм.

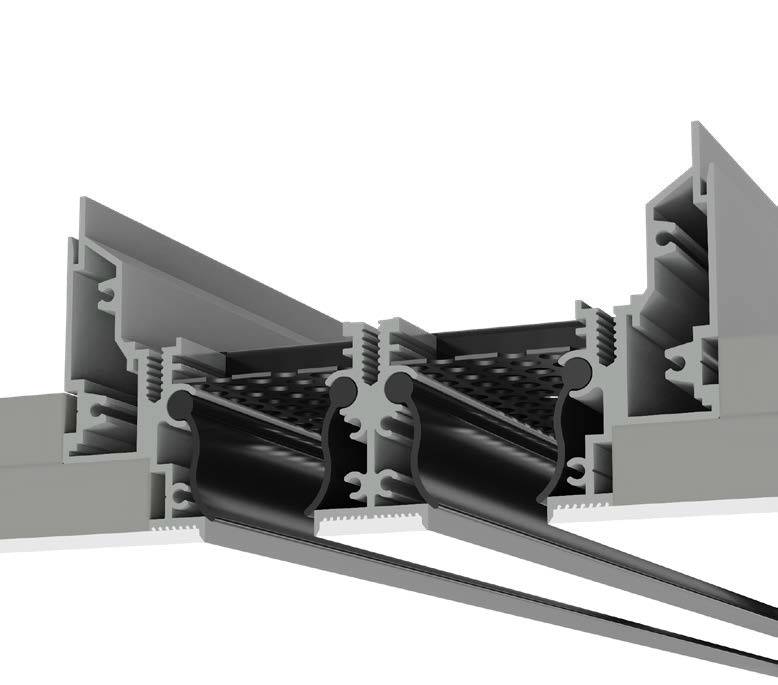

Конструкция

Количество щелей: 1-6.
Высота щели: 20-70 мм для однощелевых и 20-25-30 мм для 2-6 щелевых диффузоров.

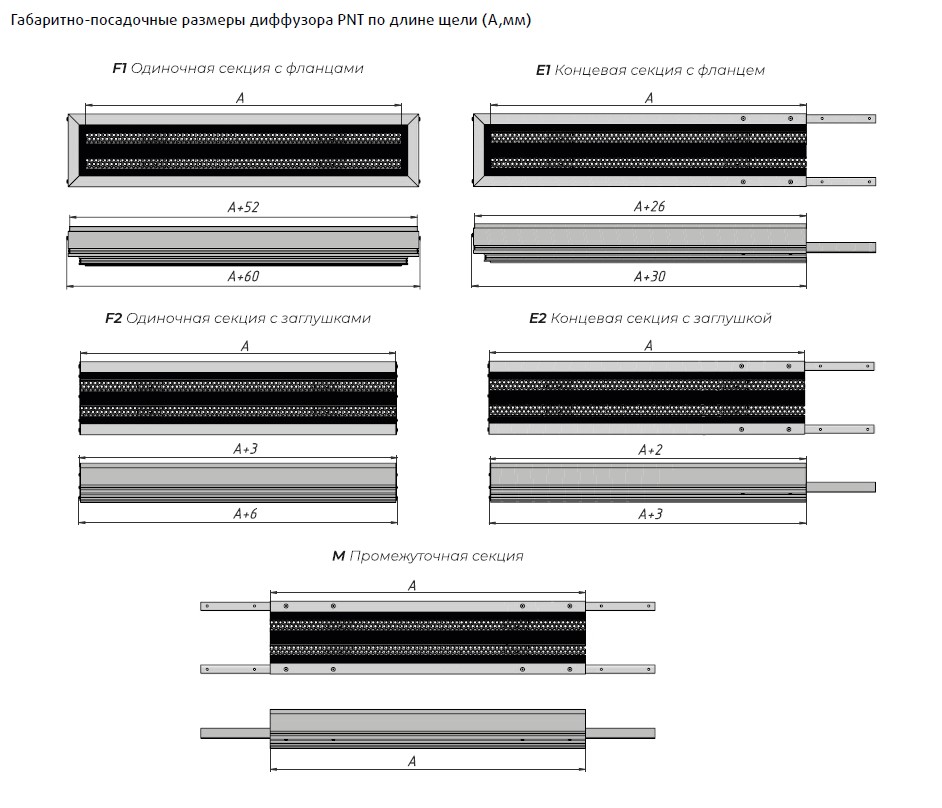

Длина модульной секции: 200 – 3000 мм.

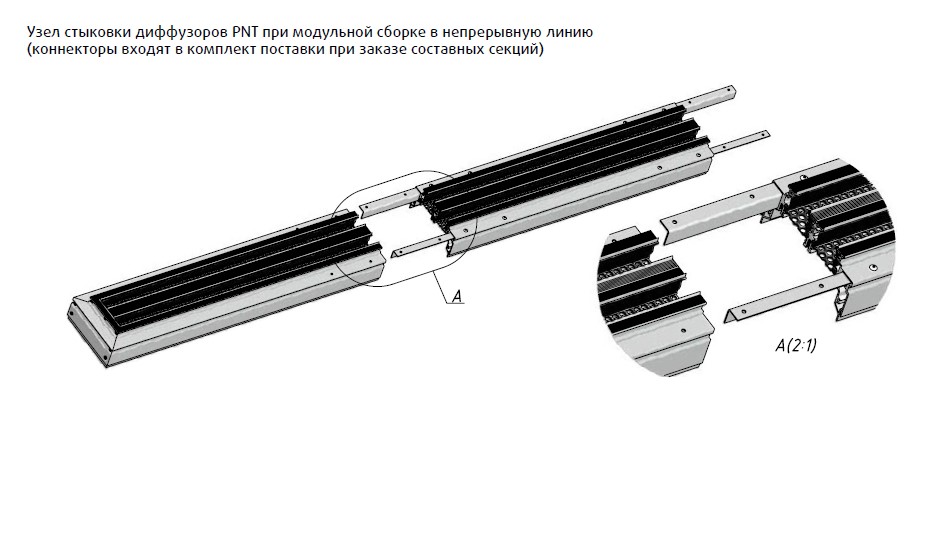

Модульная сборка: возможна модульная сборка в непрерывную линию из составных секций, в том числе угловых.
Рамка: монтажная рамка для крепления потолочного профиля, полка под шпаклевку 2,3 мм; углубления со специальной формой паза для лучшего сцепления шпаклевки и исключения ее отслоения.
Центральные ламели: видимые (Т-образные, С-образные), скрытые под шпаклевку (H).
Дополнительная комплектация: выравниватель потока воздуха, клапан расхода воздуха, направляющие для регулировки потока.

Материалы

Профиль: зкструдированный алюминиевый профиль АД31 по ГОСТ 22233-2018.
Покрытие: полимерно-порошковое окрашивание.
Цвет: любой цвет по каталогу RAL Classic.

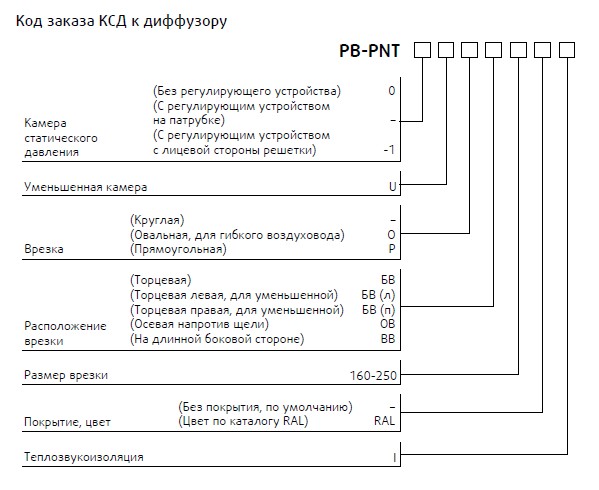

Камера статического давления (КСД)

Для подключения диффузоров к системе вентиляции и кондиционирования используется камера статического давления (с регулирующим устройством в патрубке или без). Она обеспечивает равномерное распределение воздушных масс через сечение решетки.
КСД в комплект поставки не входит и заказывается отдельно.

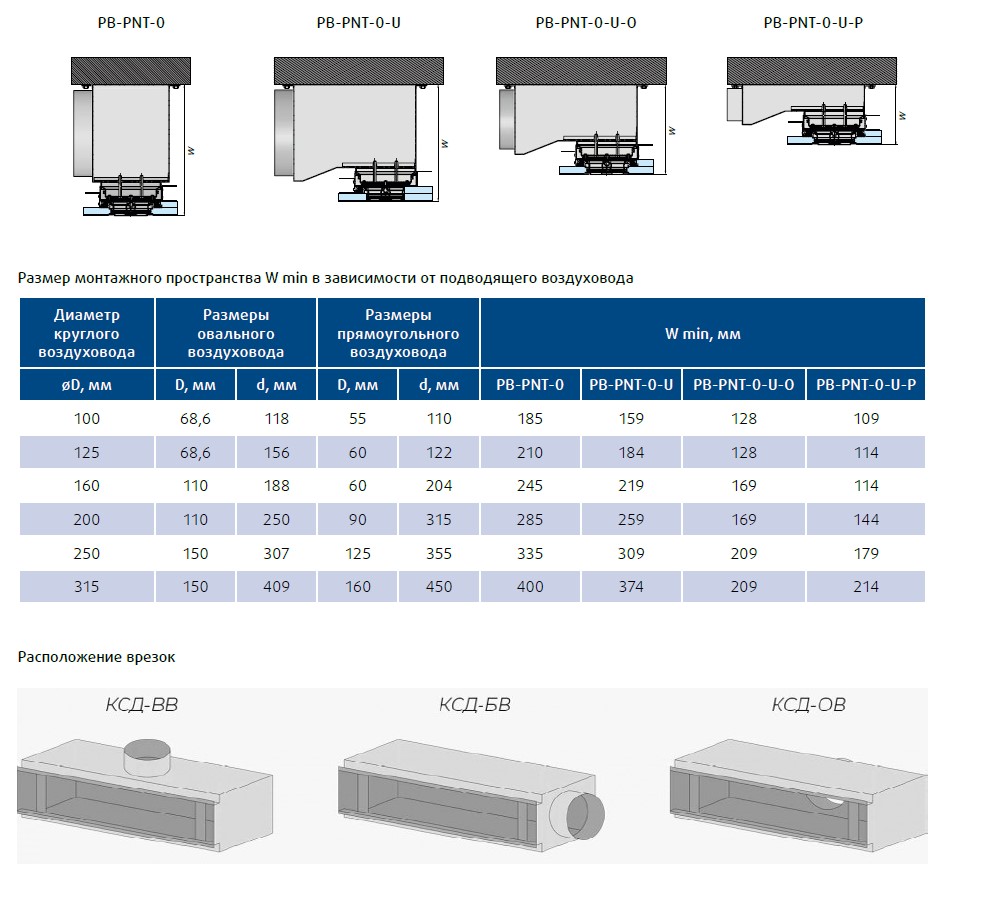

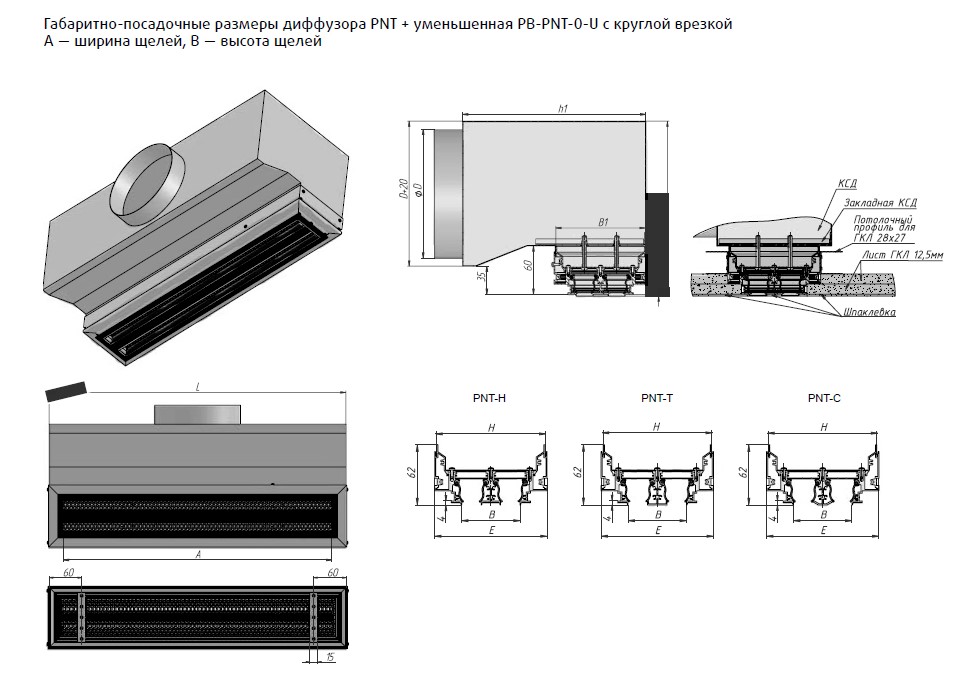

PB-PNT-0 состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. PB-PNT дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.
