Torne-S, регуляторы постоянного расхода воздуха
Описание

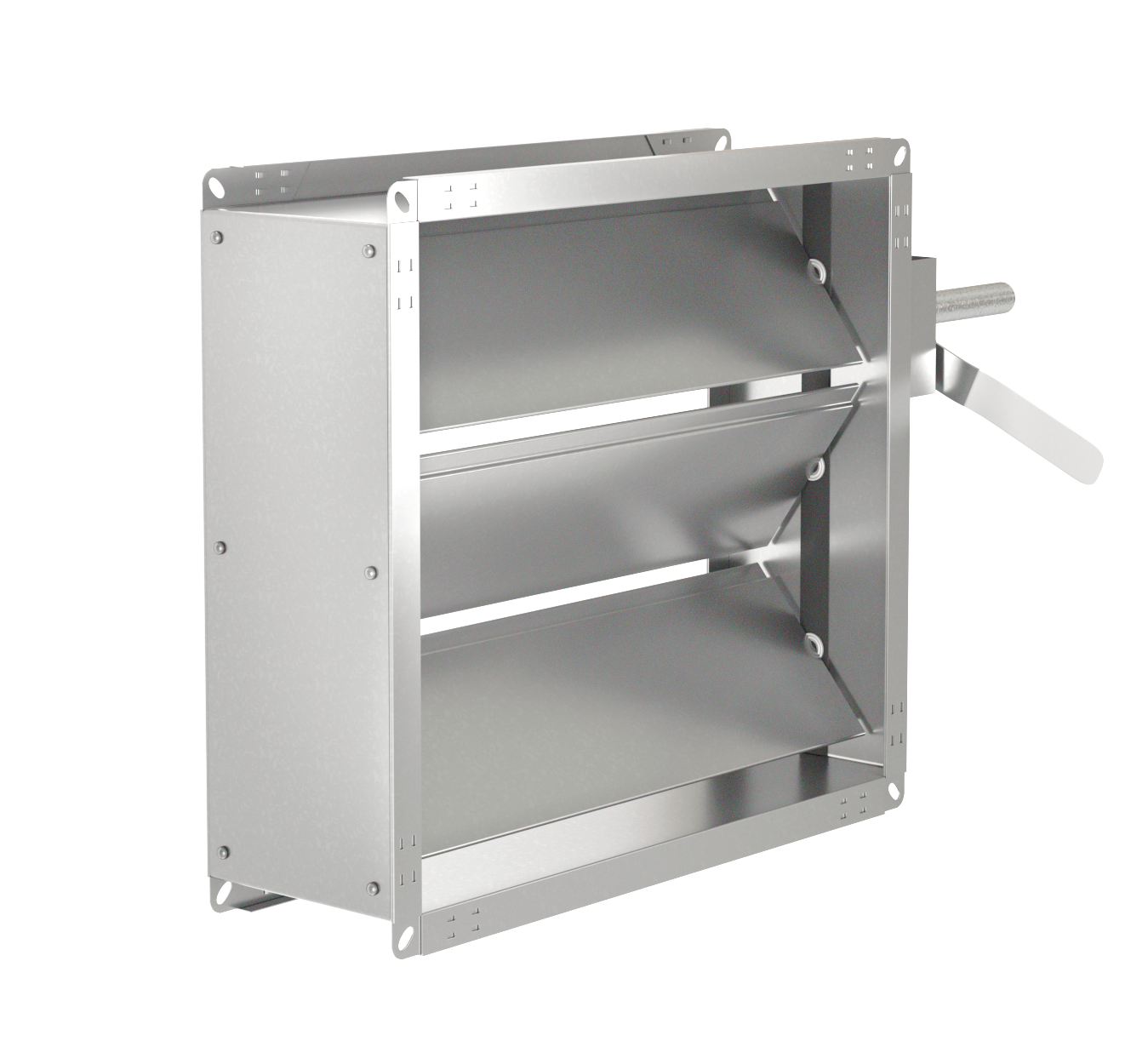

TORNE-S — клапан для контроля и регулирования расхода воздуха для прямоугольных каналов.
Класс герметичности заслонки — С4.
Данные клапаны подходят для установки в системах вентиляции с высокими требованиями к герметичности, и также могут быть использованы в качестве регулирующего и запорного клапана, когда различные участки системы должны быть герметично изолированы друг от друга.

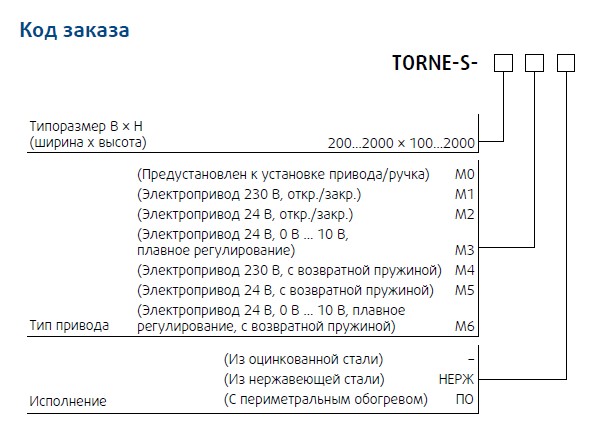

Исполнение М0 — регулятор поставляется с ручкой и площадкой под привод в комплекте.
Исполнения М1-М6 предусматривают комплектацию электроприводом.
Рабочая температура составляет от -30 до 70°С, максимальное давление воздуха составляет 1200 Па.
Конструкция
Корпус выполнен из оцинкованной стали, лопатки — из алюминиевого сплава. Резиновое уплотнение на лопатках обеспечивает герметичность клапана в закрытом состоянии. Аэродинамический профиль лопаток позволяет снизить потери давления и шумы.
Лопатки клапана приводятся в движение с помощью рычагов и тяг.

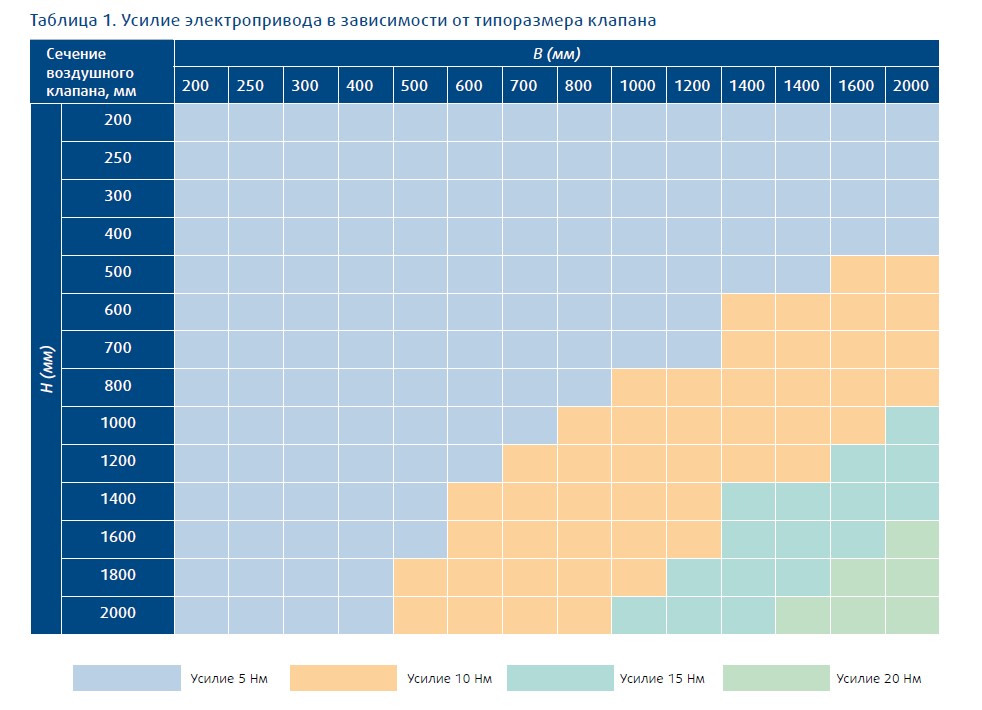

Производительность

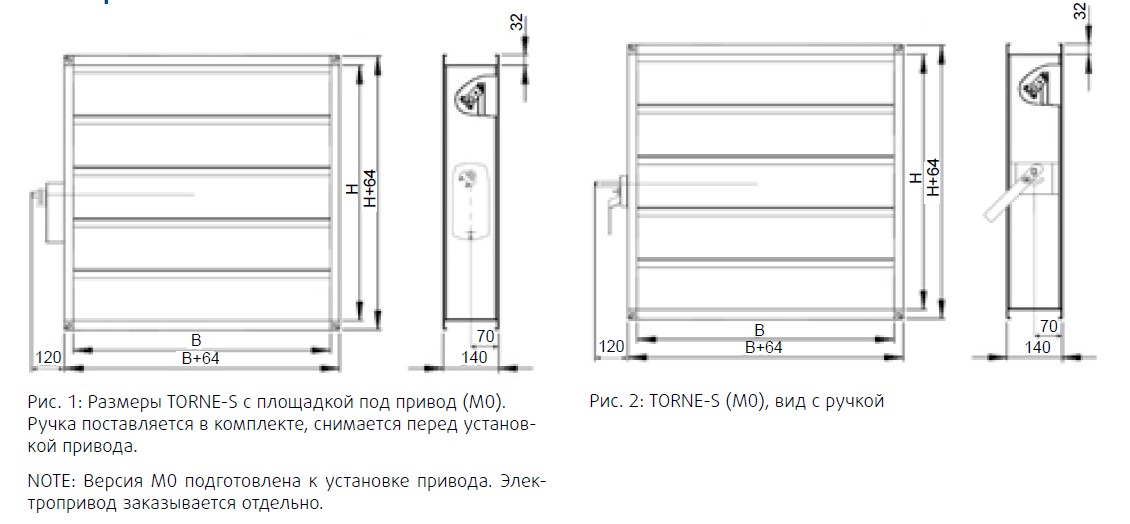

Габариты
