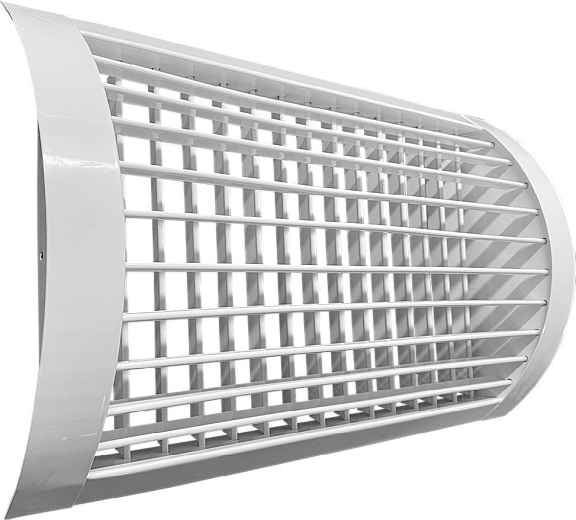

BETA-CI, решетки для круглого воздуховода

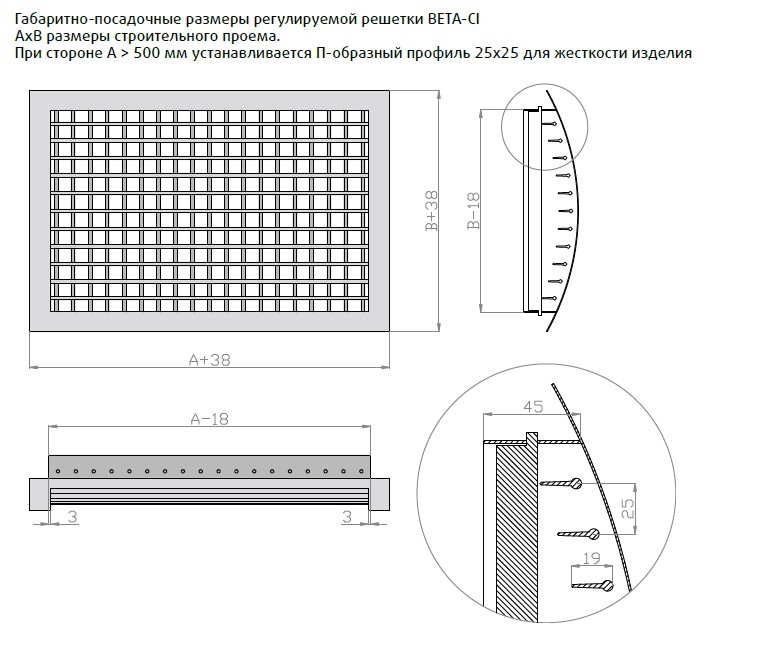

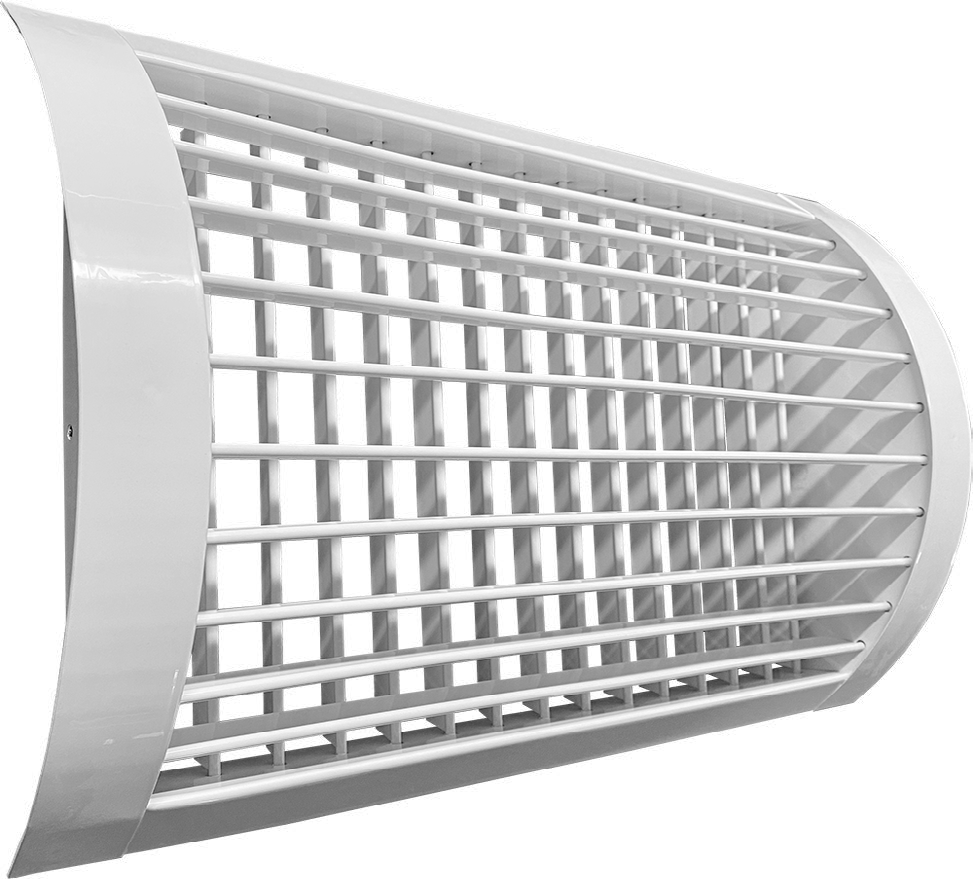

Двухрядная цилиндрическая решетка BETA-CI устанавливается в круглый воздуховод. Решетка используется в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначена для регулировки направления воздушного потока вверх и вниз. При этом можно как расширять поток, так и сужать его и направлять в определенную сторону помещения.

Особенности решетки:

• цилиндрический корпус;
• два ряда индивидуально регулируемых каплеобразных жалюзи (лицевой ряд жалюзи установлен горизонтально, тыльный ряд – вертикально);
• минимальный рекомендуемый размер 100х100 мм, максимальный рекомендуемый размер 1500х710 мм;

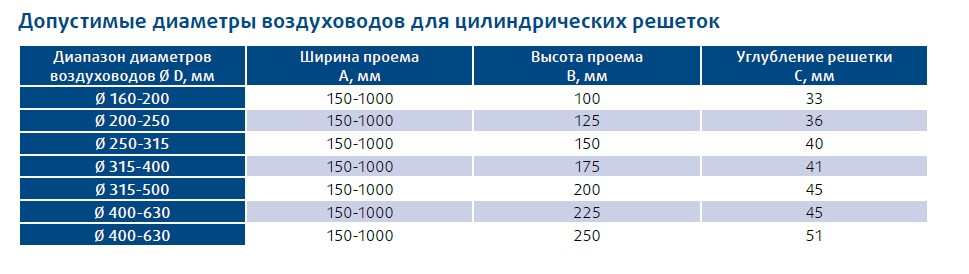

• размер решетки по высоте не может быть больше диаметра воздуховода: В max = ØD-50, ØD min = 160 мм;

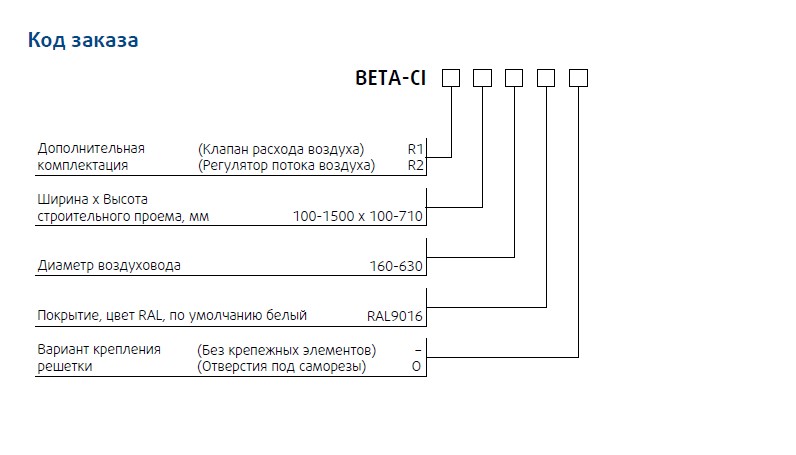

• возможность комплектации клапаном расхода воздуха (R1), или регулятором потока – R2.

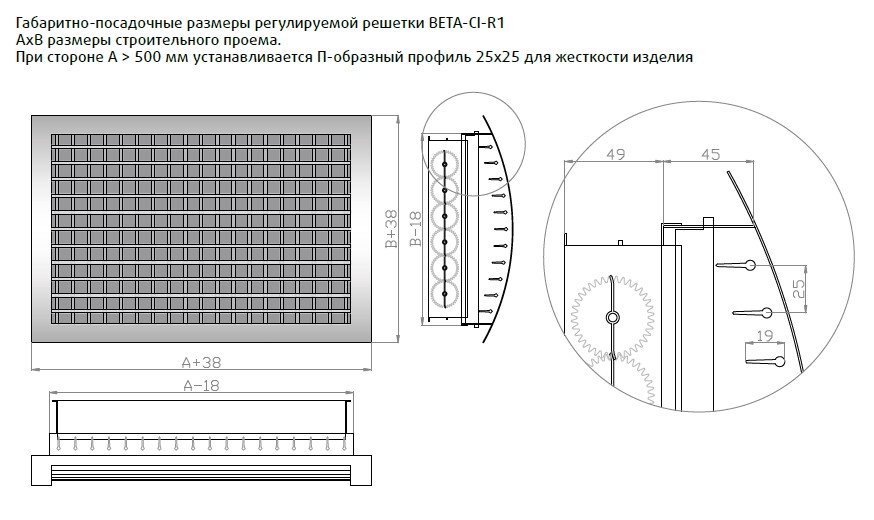

Клапан расхода воздуха (R1) представляет собой рамку с установленными в неё лопатками.
Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.

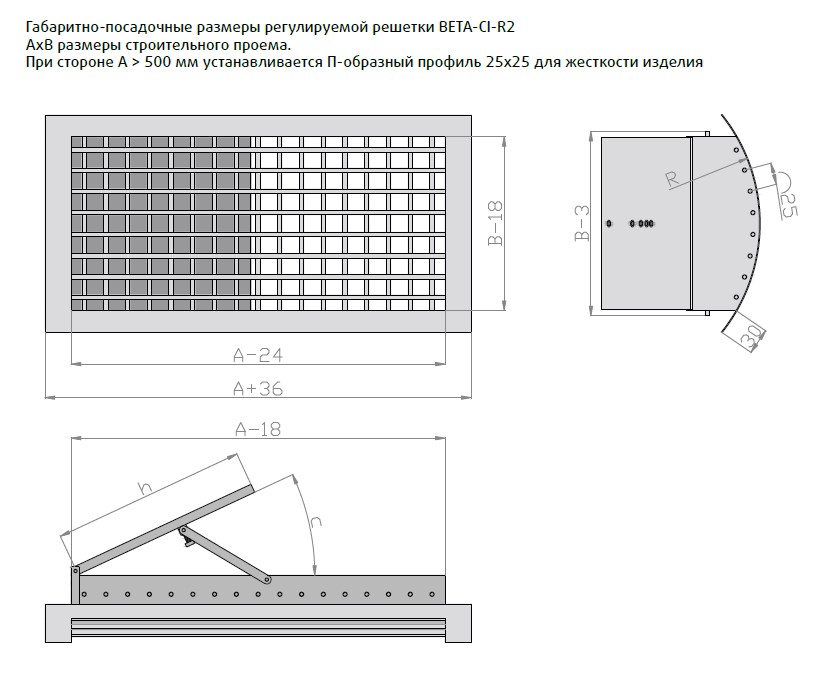

Регулятор потока воздуха (R2) - это пластина с регулируемым углом наклона, предназначенная для настройки приточной струи. Решетка с регулятором потока устанавливается с углом наклона пластины навстречу потоку.
Рекомендуемые углы настройки от 10° до 30°. В указанных пределах характеристики приточных струй не изменяются.
