Topvex FR11 HWL-R
На складе: нет в наличии
Арт. RU94557
Типоразмер
03
06
08
11
-
Тип нагрева
Водяной
Электрический
-
Мощность нагрева
H
L
-
Исполнение (левое/правое)
L
R
-
Внимание: Данные установки поставляются со встроенной системой управления.
1 870 000 руб.
Описание
Приточно-вытяжные установки Topvex FR с роторным рекуператором — это современное решение для создания комфортного и энергоэффективного микроклимата в любом помещении. Благодаря передовым технологиям и продуманной конструкции, Topvex FR обеспечивает высокую производительность, надежность и удобство эксплуатации.
Высокая эффективность и гибкость
- 4 типоразмера с расходом воздуха до 5400 м³/ч.
- Возможность правостороннего или левостороннего исполнения для удобства монтажа.
- Высокоэффективный сдвоенный ротор, обеспечивающий утилизацию тепла и влаги.
Энергоэффективность и комфорт
- Эффективные EC-вентиляторы для снижения энергопотребления.
- Нагреватели электрические (EL) или водяные (HWL/HWH) для различных задач.
- Карманные фильтры класса М5 и F7 для очистки воздуха от пыли и аллергенов.
Надежный корпус и изоляция
- Сэндвич-конструкция из оцинкованной стали толщиной 1 мм (Zn275) с полимерным покрытием для защиты от коррозии (класс С4).
- Тепло- и звукоизоляция из негорючей минеральной ваты толщиной 50 мм.
Умное управление и безопасность
- Интегрированная система автоматики с сенсорным цветным пультом управления.
- Беспрецедентная защита от перенапряжений, адаптированная к российским электросетям.
- Энергонезависимая память контроллера сохраняет настройки при отключении питания.
Дополнительные опции
- Возможность напольной установки на ножки.
- Система с переменным расходом воздуха (VAV-регулирование) для точного контроля микроклимата.
Установки изготавливаются на собственном заводе Системэйр в Пушкино.
Технические характеристики
Агрегат: | |
Расход воздуха | 1620-5400 м³/ч |
Напряжение/Частота | 400/50 В/Гц |
Фазность | 3~ |
Рекомендуемый предохранитель | 3х16 А |
Класс защиты | IP23 |
Регулирование скорости | Плавное (от 40% до 100%) |
Воздушный фильтр притока | Карманный (М5) |
Вес | 450±5 кг |
Вентиляторы: | |
Напряжение | 380 В |
Фазность | 3~ |
Ток | 2,9 А |
Входная мощность | 1700 Вт |
Скорость вращения рабочего колеса | 2300 об/мин |
Роторный рекуператор: | |
Эффективность | ~75 % |
Эл. нагреват.: | |
Мощность | - |
Водяной нагреватель: | |
Температура наружная, °C | согласно запросу (расчет водяного нагревателя предоставляется в отдельном файле согласно заданным параметрам) |
Температура притока, °C | согласно запросу (расчет водяного нагревателя предоставляется в отдельном файле согласно заданным параметрам) |
Температура т/носителя, °C | согласно запросу (расчет водяного нагревателя предоставляется в отдельном файле согласно заданным параметрам) |
Скорость воды в трубках, м/с | согласно запросу (расчет водяного нагревателя предоставляется в отдельном файле согласно заданным параметрам) |
Гидравлическое сопротивление, кПа | согласно запросу (расчет водяного нагревателя предоставляется в отдельном файле согласно заданным параметрам) |
Габариты
A
2430 мм
B
1735 мм
C
865 мм
D
630 мм
E
50 мм
F
420 мм
H
780 мм
I
420 мм
L
2330 мм
M
1620 мм
N
650 мм
P
100 мм
Q
98 мм
R
117 мм
S
350 мм
T
854 мм
U
355 мм
W
738 мм
X
919 мм
Y
376 мм

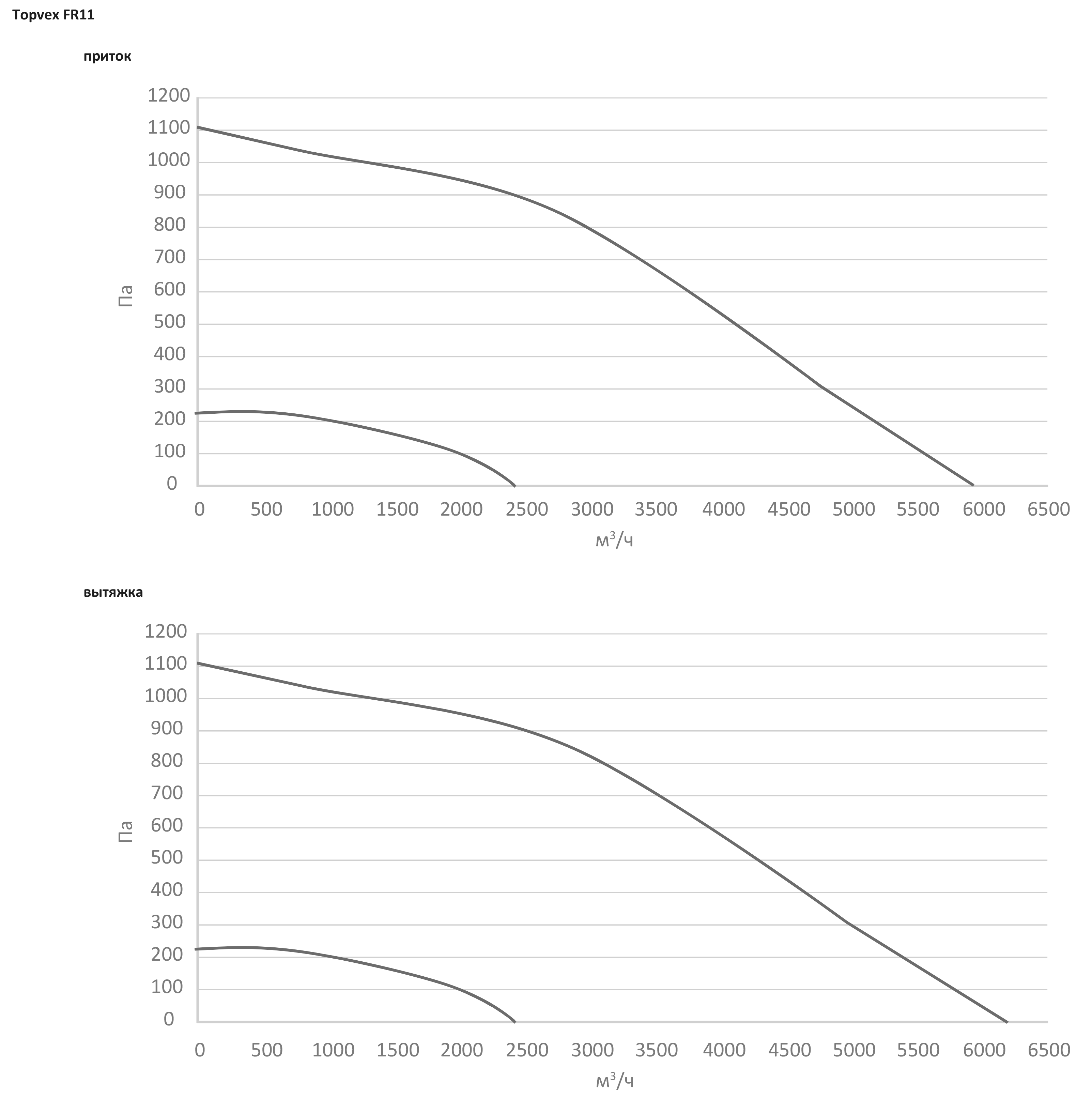

Производительность

Документация
Воздухообрабатывающие агрегаты Topvex.pdf
Руководство по монтажу, обслуживанию и эксплуатации Topvex FR.pdf
Руководство по монтажу, обслуживанию и эксплуатации Topvex FR (вер.3).pdf
Руководство по монтажу, обслуживанию и эксплуатации Topvex FR (вер.4).pdf
Руководство по монтажу, обслуживанию и эксплуатации Topvex FR (вер.5).pdf
Руководство по монтажу, обслуживанию и эксплуатации Topvex FR. Версия 2.pdf
Список регистров MODBUS RTU.pdf
